【实用新型】一种乳腺核磁检查用线圈配套托架
专利号：ZL202021139274.6
申请日：20200618
法律状态：授权
公开号：CN212623034U
授权公告日：2021-02-26
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种乳腺核磁检查用线圈配套托架，包括左臂托、右臂托、左肩托和右肩托，所述左臂托和右臂托结构相同，方向相反，所述左臂托和右臂托用于支撑患者的左臂和右臂，所述左肩托设置在左臂托上远离连接轴的一端，所述右肩托设置在右臂托上远离连接轴的一端，所述左肩托和右肩托用于支撑患者的左肩和右肩，所述左肩托和所述右肩托的高度与乳腺线圈的高度相同，用于配合乳腺线圈，在对患者进行检测过程中，保持患者的稳定，并对患者起到支撑的效果，防止患者在检测过程中发生轻微移动，降低检测的误差，提高检测精度。
【技术领域】：
本实用新型涉及乳腺核磁共振检测设备领域，尤其涉及一种乳腺核磁检查用线圈配套托架。
【实用新型内容】：
本实用新型提供了一种乳腺核磁检查用线圈配套托架，包括左臂托、右臂托、左肩托和右肩托，所述左臂托和右臂托结构相同，方向相反，所述左臂托和右臂托用于支撑患者的左臂和右臂，所述左肩托设置在左臂托上远离连接轴的一端，所述右肩托设置在右臂托上远离连接轴的一端，所述左肩托和右肩托用于支撑患者的左肩和右肩，所述左肩托和所述右肩托的高度与乳腺线圈的高度相同。
优选的，还包括连接轴，所述左臂托远离左肩托的一端以及所述右臂托远离右肩托的一端对称转动连接在连接轴上。
优选的，还包括第一槽体、第二槽体、第一气囊和第二气囊，所述左臂托上开设有一开口向上的第一槽体，所述右臂托上开设有一开口向上的第二槽体，所述第一气囊设置在第一槽体内部，所述第二气囊设置在第二槽体内部。
更为优选的，还包括充气装置、充气管和三通阀，所述充气装置用于对第一气囊和第二气囊进行充气，所述充气管的两端分别与第一气囊和第二气囊内部连通，且充气管的中段与充气装置的出气管连接，所述三通阀设置在充气管与充气装置的出气管的连接处，用于打开和阻塞充气装置的出气管与充气管的连接通道。
更为优选的，所述充气装置为活塞式打气筒。
更为优选的，所述充气管靠近第一气囊的位置以及充气管靠近第二气囊的位置均设置有气压表。
从上面所述可以看出，本实用新型的有益效果：本实用新型根据受检者双臂情况调节两个气囊，减少患者手部轻微运动对检查图像的影响，两臂托交接区连接角度可调节，为患者提供个性化检查，提高图像质量及受检者检查过程舒适度;本实用新型减少受检者不适体验，提高检查成功率;同时可配合一次性检查单，保证检查可行性。

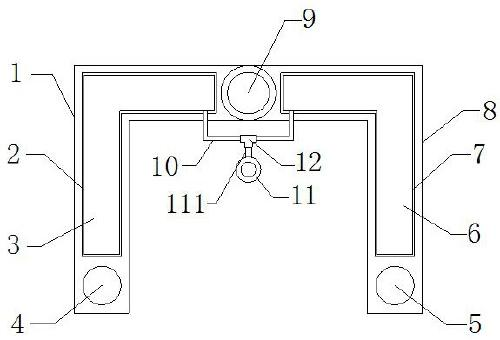

【附图】：
