授权专利
一种适用磁共振头线圈的俯卧位头颈辅助装置
公开（公告）号: CN219500999U

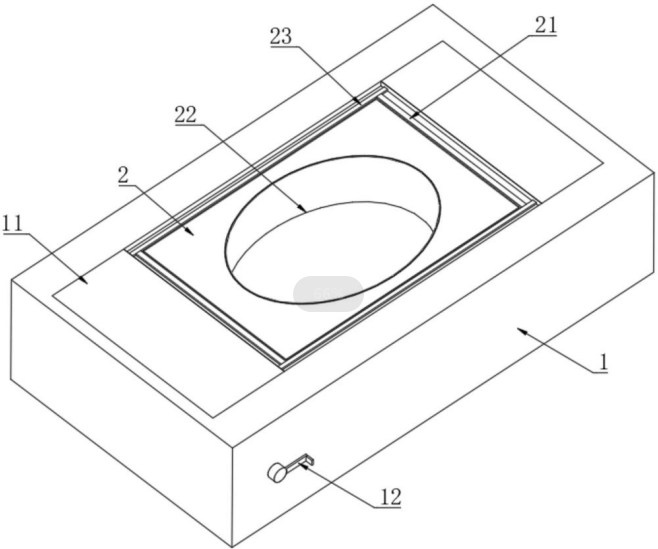

摘要附图：
标题: 一种适用磁共振头线圈的俯卧位头颈辅助装置
专利类型: 实用新型
申请日: 2023-03-14
公开(公告)日: 2023-08-11
发明人: 张双
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B5/055
法律状态/事件: 授权
技术功效语段: [0017]放置片的设计，能够使患者每次使用后，通过更换不同的放置片，能够保持头部放置区的干净整洁，使不同的患者使用不同的放置片，减少交叉感染，连接件和回收轴的设计，能够通过回收轴的转动，以及连接件的传动，即可带动放置片依次从储存槽分离，在使用的时候，只需要转动回收轴，即可实现放置片的更换，更加的方便快捷，同时放置片与连接件的可撕裂设计，使放置片在使用后，通过撕裂分离的方式，即可实现了放置片与连接件的分离，能够更方便将使用后的放置片取走。 [0018]参照后文的说明和附图，详细公开了本实用新型的特定实施方式，指明了本实用新型的原理可以被采用的方式。应该理解，本实用新型的实施方式在范围上并不因而受到限制。
摘要: 本实用新型公开了一种适用磁共振头线圈的俯卧位头颈辅助装置，包括头部支撑区，所述头部支撑区上设有头部放置区，所述头部支撑区一侧设有储存槽，所述储存槽内设有多个铺设在头部放置区上的放置片，相邻所述放置片之间相互连接；所述头部支撑区另一侧设有回收槽，所述回收槽内设有可转动的回收轴，所述回收轴上设有固定连接且对称分布的连接件，所述连接件分别与相应的放置片两侧之间可撕裂连接，放置片的设计，能够使患者每次使用后，通过更换不同的放置片，能够保持头部放置区的干净整洁，使不同的患者使用不同的放置片，减少交叉感染。
