授权专利
【实用新型】一种新生儿输液固定器
公开(公告)号: CN215194612U

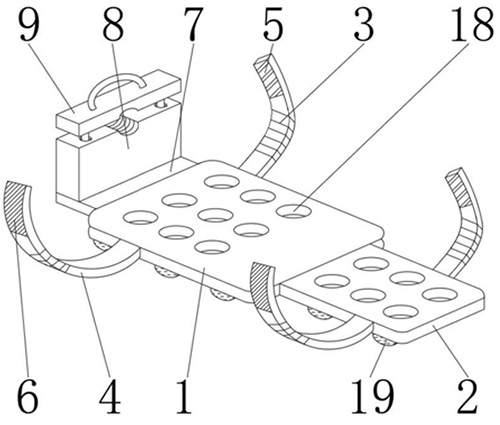

摘要附图:
标题: 一种新生儿输液固定器
专利类型: 实用新型
申请日: 2021-04-21
公开(公告)日: 2021-12-17
发明人: 邢新迪
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/52 | A61M5/14
法律状态/事件: 授权
技术功效: [0014]1、通过将新生儿手部贴在手托板上，将第一魔术贴和第二魔术贴贴合，绑紧第一绑带和第二绑带，分别实现对手指部和胳膊的固定，防止手部活动，提高输液稳定性，防止针头掉落，通气孔可提高透气性，提高舒适度。 [0015]2、通过设置输液管定位机构，拉动提把带动定位夹板上移，此时，可带动与滑杆固定的滑块在滑腔中的滑动上移，此时复位弹簧受到滑块的挤压，收缩产生弹力，将输液针头和输液管穿过固定座和定位夹板之间，然后，松开提把，此时，复位弹簧由于弹性作用，推动定位夹板自动下移复位，将输液管抵紧在第一弧形槽和第二弧形槽之间，对输液管的位移进行定位导向，从而防止输液管在输液时产生缠绕的弊端，提高输液安全性。
摘要: 本实用新型涉及医疗辅助器械技术领域，具体是一种新生儿输液固定器，所述手托板的一端固定连接有臂托板，所述手托板和臂托板的同侧均固定连接有第一绑带，且手托板和臂托板远离第一绑带的一侧均固定连接有第二绑带，所述第一绑带的一端内侧固定连接有第一魔术贴，且第二绑带的一端外侧固定连接有与第一魔术贴匹配的第二魔术贴。本实用新型中，通过设置输液管定位机构，将输液管抵紧在第一弧形槽和第二弧形槽之间，对输液管的位移进行定位导向，从而防止输液管在输液时产生缠绕的弊端，提高输液安全性，且本装置可实现对手指部和胳膊的固定，防止手部活动，提高输液稳定性，防止针头掉落，通气孔可提高透气性，提高舒适度。
