授权专利
一种高流量吸氧机
公开(公告)号： CN219110534U

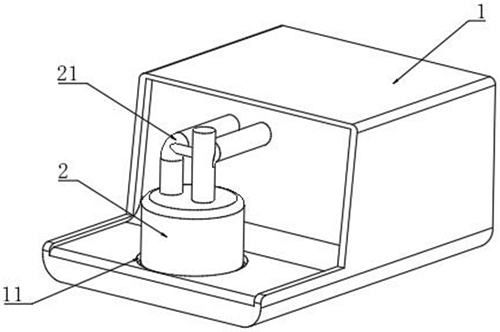

摘要附图：
标题： 一种高流量吸氧机
专利类型： 实用新型
申请日： 2022-11-05
公开(公告)日： 2023-06-02
发明人： 贾利华
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M16/16 | A61M16/00
法律状态/事件： 授权
技术功效语段： [0019]加热板可转动的设计，能够改变了原有的自动加湿水盒的安装步骤，不需要像传统的那样，将自动加湿水盒朝着连接头处推动，只需要将自动加湿水盒放置在加热板上，由于加热板先是倾斜状，这样自动加湿水盒也同样保持倾斜状，因此可以控制倾斜角度，使转换接头的连接端与连接头处临近但不接触，然后通过将加热板由倾斜状转为水平状的过程中，转换接头的连接端由于旋转，从而转换接头的连接端自动与连接头卡合固定，通过旋转的方式，既实现了自动加湿水盒的安装，同时也实现了转换接头与连接头的自动连接固定，更加的方便快捷，更加的省力。
摘要： 本实用新型公开了一种高流量吸氧机，包括吸氧机主体、自动加湿水盒、以及加热板，吸氧机主体一侧设有连接头，自动加湿水盒上设有可拆卸且与吸氧机相连通的转换接头，转换接头另一侧端部与相应的连接头卡合连接，加热板可转动的设置在吸氧机主体上，且加热板由倾斜转动为水平状后，自动加湿水盒上的转换接头能够直接与吸氧机主体上连接头卡合连接。加热板可转动的设计，能够改变了原有的自动加湿水盒的安装步骤，通过将加热板由倾斜状转为水平状的过程中，转换接头的连接端由于旋转，从而转换接头的连接端自动与连接头卡合固定，既实现了自动加湿水盒的安装，同时也实现了转换接头与连接头的自动连接固定，更加的方便快捷，更加的省力。
