授权专利
【实用新型】一种多功能降落伞
专利号：ZL202120520979.0
申请日：20210312
发明人：原静; 王森
法律状态：授权
公开号：CN213168572U
授权公告日：2021-05-11
交易方式：转让; 许可
【摘要】：
本实用新型属于降落伞技术领域，其公开了一种多功能降落伞，包括 : 主体结构以及求救机构;主体结构包括伞体以及绑带，绑带的两端均为自由端，且绑带的侧部通过连接带与伞体的边缘固定连接;求救机构包括盒体、盖板、求救按钮、定位模块、通讯模块、控制器以及蓄电池，盒体的一侧面为开口结构，盖板固定安装在盒体为开口结构的一侧面上，且盖板的外侧面通过连接座与绑带的外侧面固定连接。本实用新型设计的多功能降落伞，具备求救功能，跳伞成功的幸存者可以在飞机发生意外事故后及时寻求到救助中心的援助;具备存放急救药品、消毒液、创可贴等急救物品的功能，可为飞机失事后的幸存者提供急救物品，最大限度地保证幸存者能够存活。
【技术领域】：
本实用新型涉及降落伞技术领域，具体为一种多功能降落伞。
【实用新型内容】：
本实用新型的目的在于提供一种多功能降落伞，具备求救功能，跳伞成功的幸存者可以在飞机发生意外事故后及时寻求到救助中心的援助;具备存放急救药品、消毒液、创可贴等急救物品的功能，可为飞机失事后的幸存者提供急救物品，能够最大限度地保证幸存者能够存活，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种多功能降落伞，包括：
主体结构，所述主体结构包括伞体以及绑带，所述绑带的两端均为自由端，且所述绑带的侧部通过连接带与所述伞体的边缘固定连接;
求救机构，所述求救机构包括盒体、盖板、求救按钮、定位模块、通讯模块、控制器以及蓄电池，所述盒体的一侧面为开口结构，所述盖板固定安装在所述盒体为开口结构的一侧面上，且所述盖板的外侧面通过连接座与所述绑带的外侧面固定连接，所述求救按钮固定安装在所述盒体的顶部，所述定位模块、所述通讯模块、所述控制器以及所述蓄电池均固定安装在所述盒体的内部，所述控制器分别与所述求救按钮、所述定位模块以及所述通讯模块电性连接，所述蓄电池分别与所述控制器、所述定位模块以及所述通讯模块电性连接。
上述的一种多功能降落伞，其中，所述主体结构还包括母插扣以及公插扣，所述母插扣固定安装在所述绑带的一端，所述公插扣固定安装在所述绑带的另一端，且所述公插扣与所述母插扣相匹配设置。
上述的一种多功能降落伞，其中，所述盒体的一侧面上还预留有储放槽，所述储放槽的槽口铰接有槽盖，所述槽盖用于封闭所述储放槽的槽口。
上述的一种多功能降落伞，其中，所述槽盖的两侧边上均一体设有卡凸，所述储放槽的侧壁上预留有用于所述卡凸卡入的卡槽。
上述的一种多功能降落伞，其中，所述槽盖的内侧面上还预留有与所述卡凸相配合的凹槽。
上述的一种多功能降落伞，其中，所述求救机构还包括防护套筒以及防护盖帽，所述防护套筒固定安装在所述盒体的顶部，且所述防护套筒包围在所述求救按钮的外周，所述防护盖帽盖设在所述防护套筒的外部。
上述的一种多功能降落伞，其中，所述求救机构还包括指示灯，所述指示灯固定安装在所述盒体的顶部，且所述指示灯与所述控制器电性连接。
上述的一种多功能降落伞，其中，所述求救机构还包括充电接口，所述充电接口嵌装在所述盒体的底部，且所述充电接口与所述蓄电池电性连接。
上述的一种多功能降落伞，其中，所述定位模块为GPS模块。
上述的一种多功能降落伞，其中，所述通讯模块包括Lora通信模块、NB‑iot通信模块、4G通信模块和5G通信模块中的至少一种。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型设计的多功能降落伞，具备求救功能，在飞机发生意外事故时，跳伞成功的幸存者可以在飞机发生意外事故后及时寻求到救助中心的援助，最大限度地保证幸存者能够存活下来;
2、本实用新型设计的多功能降落伞，具备存放急救药品、消毒液、创可贴等急救物品的功能，可为飞机失事后的幸存者提供急救物品，能够最大限度地保证幸存者能够存活。

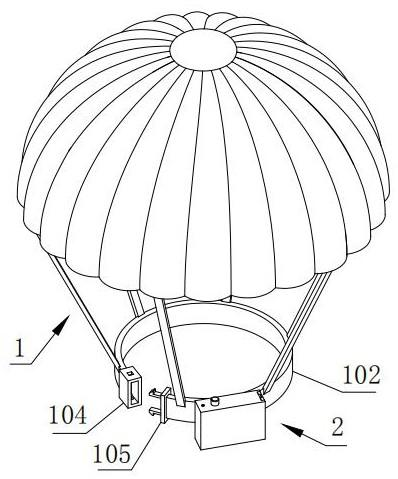

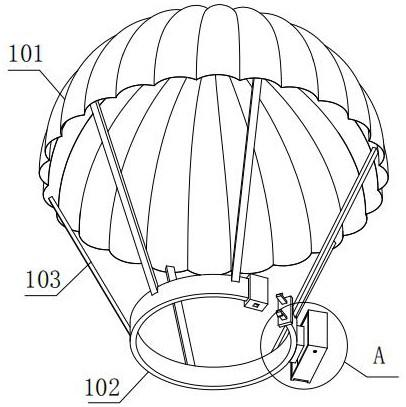

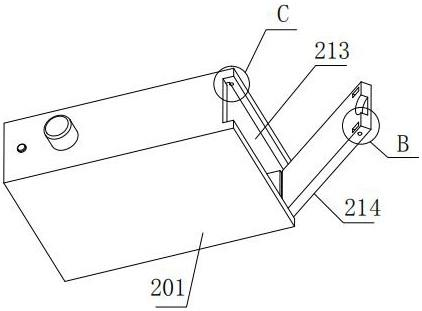

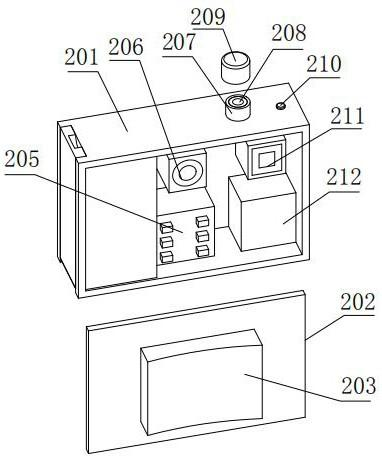

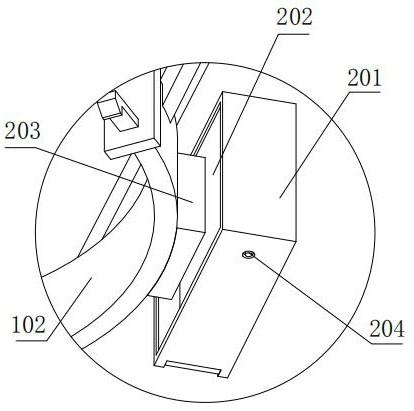

【附图】：
