授权专利
【实用新型】留置针
专利号：ZL202021863439.4
申请日：20200831
发明人：詹翠鑫
法律状态：授权
公开号：CN213191779U
授权公告日：2021-05-14
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种留置针，涉及医疗器械技术领域，以在一定程度上解决留置针封管不当，导致堵管及血栓的技术问题。本实用新型提供的留置针, 包括针座、针管、穿刺针以及止挡件;针座和穿刺针均为中空设置，沿针管的轴向形成有输液孔道，针管位于针座的一端，且与针座相连接，穿刺针的穿刺端依次穿过针座及输液孔道，且部分凸出于针管设置;穿刺针远离穿刺端的一端凸出于针座且设有握持部，握持部抵靠于针座远离针管的一端的边缘;止挡件设置于输液孔道内，且止挡件的尺寸与输液孔道的内径相匹配;止挡件的一端与针管转动连接，另一端抵靠于穿刺针的针体上，当穿刺针抽离针管时，止挡件相对针管转动，并能够对输液孔道进行封堵。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种防颈部瘢痕枕。
【实用新型内容】：
本实用新型的目的在于提供一种留置针，以在一定程度上解决医护人员对封管操作产生混淆，致使留置针封管不当，导致堵管及血栓的技术问题。
本实用新型提供的一种留置针，包括针座、针管、穿刺针以及止挡件;所述针座和所述穿刺针均为中空设置，沿所述针管的轴向形成有输液孔道，所述针管位于所述针座的一端，且与所述针座相连接，所述穿刺针的穿刺端依次穿过所述针座及所述输液孔道，且部分凸出于所述针管设置;所述穿刺针远离所述穿刺端的一端凸出于所述针座设置，且连接有握持部，所述握持部抵靠于所述针座远离所述针管的一端的边缘;所述止挡件设置于所述输液孔道内，且所述止挡件的尺寸与所述输液孔道的内径相匹配;所述止挡件的一端与所述针管转动连接，另一端抵靠于所述穿刺针的针体上，当所述穿刺针抽离所述针管时，所述止挡件相对所述针管转动，并能够对所述输液孔道进行封堵。

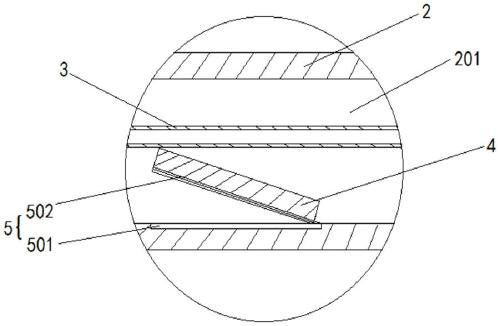

其中，所述止挡件与所述针管之间设有弹性件;所述弹性件包括定位部和回弹部，所述定位部和所述回弹部互相垂直设置;所述定位部沿所述针管的轴向埋设于所述针管的管壁内，所述回弹部沿所述止挡件径向埋设于所述止挡件内;当所述穿刺针抽离所述针管时，所述回弹部带动所述止挡件相对所述针管转动，以使所述止挡件对所述输液孔道进行封堵。

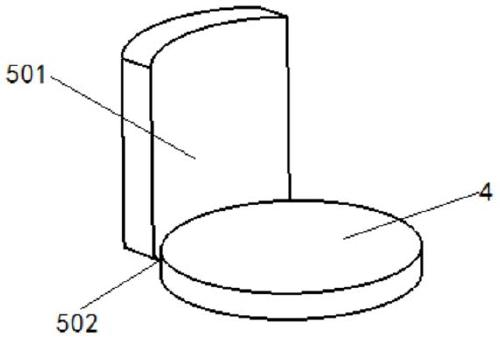

具体地，所述定位部呈弧形，所述回弹部呈环形，且呈环形的回弹部沿所述止挡件的周向埋设于所述止挡件内。

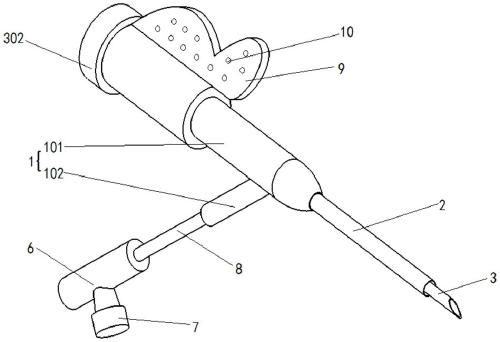

其中，所述针座为透明医用材料制成，且所述针座包括针座本体和连接管;沿所述连接管的轴向形成有进液孔道，所述进液孔道与中空设置的所述针座本体相导通。
具体地，本实用新型提供的留置针，还包括密封件，所述密封件设置于所述针座本体内，且封堵于所述针座本体远离所述针管的一端;所述穿刺针的穿刺端穿过所述密封件，且当所述穿刺针抽离所述针座本体时，所述密封件能够对所述针座本体进行封堵。
进一步地，所述密封件为医用硅胶材料制成。
其中，本实用新型提供的留置针，还包括输液接头、连接座及导管;所述导管的一端与所述连接管相连通，另一端与所述连接座相连接;所述连接座远离所述导管的一端与所述输液接头的一端相连接，所述输液接头用于与输液管路相连通。
具体地，所述导管上滑动设有管夹，所述管夹用于封闭或开启所述导管。
进一步地，所述针座本体的外壁上设有持针柄，所述持针柄沿所述针座本体的轴向设置。
更进一步地，所述持针柄上设有多个防滑凸部。
相对于现有技术，本实用新型提供的留置针具有以下优势：
本实用新型提供的留置针，包括针座、针管、穿刺针以及止挡件;针座和穿刺针均为中空设置，沿针管的轴向形成有输液孔道，针管位于针座的一端，且与针座相连接，穿刺针的穿刺端依次穿过针座及输液孔道，且部分凸出于针管设置;穿刺针远离穿刺端的一端凸出于针座设置，且连接有握持部，握持部抵靠于针座远离针管的一端的边缘;止挡件设置于输液孔道内，且止挡件的尺寸与输液孔道的内径相匹配;止挡件的一端与针管转动连接，另一端抵靠于穿刺针的针体上，当穿刺针抽离针管时，止挡件相对针管转动，并能够对输液孔道进行封堵。

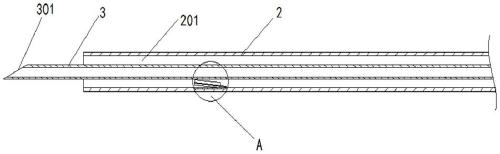

由此分析可知，通过在针管内设置与针管转动连接的止挡件，当穿刺针位于针管内时，止挡件受穿刺针的阻隔，抵靠于穿刺针的针体上。

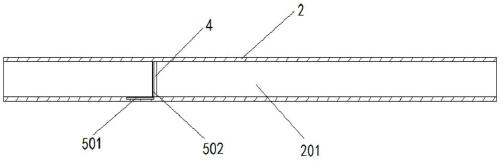

当穿刺针完成穿刺，并抽离针管和针座，且未进行输液时，止挡件失去穿刺针的阻隔，向远离管壁的方向转动，从而实现对输液孔道进行封堵。
当进行输液时，药液进入输液孔道，并推动止挡件向接近管壁的方向移动，从而开启输液管道，实现对患者的输液。
当输液完成，止挡件不再受药液的推力作用，从而回复至封堵输液孔道的状态，实现对管路的封堵。
通过止挡件相对针管的转动，实现对输液孔道自动的开启或封闭，从而使医护人员无需再进行封管操作，进而能够避免医护人员对于不同留置针的封管过程产生混淆，导致封管不当，并造成堵管和血栓的问题。
【附图】：
