【实用新型】一种膀胱冲洗恒温无液提示袋

发布时间:2022-08-31 浏览次数:
字号:
+-14

  专利号:ZL202022167097.9

  申请日:20200928

  发明人:李秋梅; 白洋; 王平

  法律状态:授权

  公开号:CN213724004U

  授权公告日:2021-07-20

  交易方式:转让; 许可

  【摘要】:

  本实用新型涉及一种膀胱冲洗恒温无液提示袋,包括袋体(3)、保温部(2)、加热部(1)、网袋(12)和输液报警器(13),保温部(2)套设于袋体(3)外部,袋体(3)一侧与出液管道(7)连通,加热部(1)套设于保温部(2)外部,网袋(12)一端与加热部(1)连接,网袋(12)另一端与输液报警器(13)连接,以在袋体(3)内部无液时提醒。本实用新型结构简单,可使袋体内部的膀胱冲洗液一直保持在35~37度,更好的减少膀胱刺激症的发生,减轻病人痛苦,膀胱冲洗液没有时,输液报警器可以发出报警提示,避免延误更换膀胱冲洗液,减轻患者及护理人员的工作量。

  【技术领域】:

  本实用新型涉及医疗器械技术领域,尤其涉及一种膀胱冲洗恒温无液提示袋。

  【实用新型内容】:

  本实用新型提供一种膀胱冲洗恒温无液提示袋,结构简单,通过加热部对保温部自动加热从而保证了袋体内部的温度,使袋体内部温度恒定,当控制器检测到保温部内部温度在35~37度之间时,控制器控制加热部自动停止加热,当温度低于35~37度之间时控制器控制加热部自动加热,可使袋体内部的膀胱冲洗液一直保持在35~37度,更好的减少膀胱刺激症的发生,减轻病人痛苦,膀胱冲洗液没有时,输液报警器可以发出报警提示,避免延误更换膀胱冲洗液,减轻患者及护理人员的工作量,可以有效解决背景技术中的问题。

  为了解决上述技术问题,本实用新型提供的膀胱冲洗恒温无液提示袋的技术方案具体如下:

  本实用新型实施例公开了一种膀胱冲洗恒温无液提示袋,包括袋体、保温部、加热部、网袋和输液报警器,所述保温部套设于所述袋体外部,所述袋体一侧与所述出液管道连通,所述加热部套设于所述保温部外部,所述网袋一端与所述加热部连接,所述网袋另一端与所述输液报警器连接,以在所述袋体内部无液时提醒。

  在上述任一方案中优选的是,膀胱冲洗恒温无液提示袋,还包括电动阀,所述电动阀设置于所述袋体与所述出液管道之间。

  在上述任一方案中优选的是,膀胱冲洗恒温无液提示袋,还包括控制器,所述控制器设置于所述加热部上,且所述加热部通过所述控制器与电源线连接。

  在上述任一方案中优选的是,膀胱冲洗恒温无液提示袋,还包括第二进液口,所述第二进液口与所述袋体连通。

  在上述任一方案中优选的是,膀胱冲洗恒温无液提示袋,还包括第二堵头,所述第二堵头盖设于所述第二进液口一端。

  在上述任一方案中优选的是,膀胱冲洗恒温无液提示袋,还包括第一进液口,所述第一进液口与所述保温部连通。

  在上述任一方案中优选的是,膀胱冲洗恒温无液提示袋,还包括第一堵头,所述第一堵头盖设于所述第一进液口一端。

  在上述任一方案中优选的是,所述保温部内部填充液体。

  在上述任一方案中优选的是,所述加热部为加热圈,加热圈用于对所述保温部内部的液体加热。

  在上述任一方案中优选的是,所述第二进液口与所述袋体一体成型。

  在上述任一方案中优选的是,所述第一进液口与所述保温部一体成型。

  在上述任一方案中优选的是,所述液体为水。

  在上述任一方案中优选的是,所述保温部为一套体,套体套设于所述袋体外。

  与现有技术相比,本实用新型实施例膀胱冲洗恒温无液提示袋,所述保温部套设于所述袋体外部,可以起到保温的作用,所述袋体一侧与所述出液管道连通,所述加热部套设于所述保温部外部,可以方便加热,所述网袋一端与所述加热部连接,所述网袋另一端与所述输液报警器连接,输液报警器可以起到提醒的作用,以在所述袋体内部无液时提醒,电动阀设置于所述袋体与所述出液管道之间,控制器设置于所述加热部上,且所述加热部通过所述控制器与电源线连接。

  通过加热部对保温部自动加热从而保证了袋体内部的温度,使袋体内部温度恒定,当控制器检测到保温部内部温度在35~37度之间时,控制器控制加热部自动停止加热,当温度低于35~37度之间时控制器控制加热部自动加热,可使袋体内部的膀胱冲洗液一直保持在35~37度,更好的减少膀胱刺激症的发生,减轻病人痛苦,膀胱冲洗液没有时,输液报警器可以发出报警提示,避免延误更换膀胱冲洗液,减轻患者及护理人员的工作量。

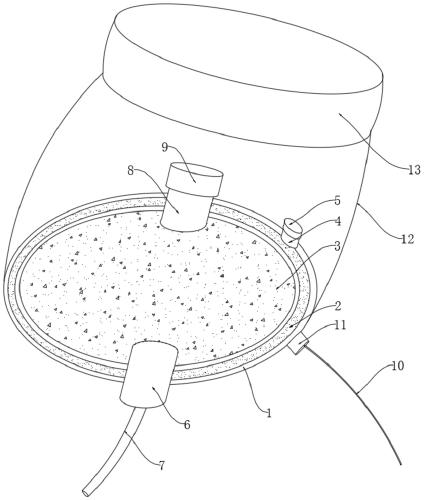

  【附图】:
