【实用新型】一种保暖护肩

发布时间:2022-08-31 浏览次数:
字号:
+-14

  专利号:ZL202120501473.5

  申请日:20210309

  发明人:王真真

  法律状态:授权

  公开号:CN214630033U

  授权公告日:2021-11-09

  交易方式:转让; 许可

  【摘要】:

  本实用新型公开了一种保暖护肩,涉及到病人护理领域,包括头枕,所述头枕呈矩形块状结构,头枕的两端同一侧均固定设置有可绑设在病人肩膀位置的护肩绑带,所述头枕包括可弹性变形的气囊与固定设置在气囊外圈表面的第一接触层,所述头枕的一侧设置有可向气囊的内部充吸气的气管,所述护肩绑带包括可弹性变形的弹力带,头枕垫在病人的头部底部,护肩绑带绑设在病人的肩膀上,避免病人的肩膀外漏以受凉,而气囊外层的第一接触层和弹力带内外层的第二接触层用于接触皮肤,舒适性较强,且第一接触层、第二接触层防水防潮,可实时吸除病人皮肤表面产生的汗液,避免病人受凉。

  【技术领域】:

  本实用新型涉及病人护理领域,特别涉及一种保暖护肩。

  【实用新型内容】:

  一种保暖护肩,包括头枕,所述头枕呈矩形块状结构,头枕的两端同一侧均固定设置有可绑设在病人肩膀位置的护肩绑带,所述头枕包括可弹性变形的气囊与固定设置在气囊外圈表面的第一接触层,所述头枕的一侧设置有可向气囊的内部充吸气的气管,所述护肩绑带包括可弹性变形的弹力带,所述弹力带的一侧开口,开口处的位置设置有可相互粘合并将弹力带开口处封闭的魔术母贴、魔术公贴,所述弹力带的内外两侧表面均固定设置有第二接触层。

  优选的,所述护肩绑带的表面设置有口袋。

  本实施例中,头枕垫在病人的头部底部,护肩绑带绑设在病人的肩膀上,避免病人的肩膀外漏以受凉,而气囊外层的第一接触层和弹力带内外层的第二接触层用于接触皮肤,舒适性较强,且第一接触层、第二接触层可使用类似于纸尿裤材质使用的超强吸收芯层,超强吸收芯层采用高分子吸收体遇绒毛浆组合吸收结构,吸收快速充分,有效凝聚不回渗,确保防渗防漏,让使用者随时干干爽爽,防水防潮,可实时吸除病人皮肤表面产生的汗液,避免病人受凉,装置中,口袋中可放置药包、热敷贴、应急药品等,方便随时取用,实用性强。

  优选的,所述气囊的内部上下内壁上均设置有支撑柱,所述支撑柱呈圆柱形等距离分布设置有多组,多组支撑柱之间通过固定在气囊侧面内壁上的拉绳进行拉持。

  需要说明的是,病人头部枕在头枕表面时可压缩可弹性变形的气囊,头部较为舒适,且气囊中可通过气管向其内部充吸气体,改变气囊的高度和可弹性变形的范围,以适应不同病人的舒适性需求。

  优选的,所述气囊内部设置有拉持在上下两组对应的支撑柱之间的伸缩杆。

  进一步的,伸缩杆可相应的伸缩适应气囊上下弹性变形,且支撑柱保证了整体头枕不易过度形变扭曲,只可上下弹性变形,适应病人使用。

  优选的,所述气管的端部内圈固定设置有可弹性变形的橡胶块,所述橡胶块朝向气管外部的一侧设置有喇叭孔,所述橡胶块朝向气管内部的一侧设置有缝隙孔,所述缝隙孔与喇叭孔之间相互连通,在橡胶块呈自然膨胀状态下,所述缝隙孔被橡胶块的弹性压缩作用而挤压封闭。

  具体的,当充气头插入气管内部时,充气头通过喇叭孔与缝隙孔可向气囊的内部充吸气,而充气头拔出时,橡胶块挤压缝隙孔呈封闭状态,保证了气囊内部的气体不会漏出,且气管端部可使用现有技术中的气门芯等实现。

  本实用新型的技术效果和优点:

  1、本实用新型的一种保暖护肩,包括头枕,所述头枕呈矩形块状结构,头枕的两端同一侧均固定设置有可绑设在病人肩膀位置的护肩绑带,所述头枕包括可弹性变形的气囊与固定设置在气囊外圈表面的第一接触层,所述头枕的一侧设置有可向气囊的内部充吸气的气管,所述护肩绑带包括可弹性变形的弹力带,头枕垫在病人的头部底部,护肩绑带绑设在病人的肩膀上,避免病人的肩膀外漏以受凉,而气囊外层的第一接触层和弹力带内外层的第二接触层用于接触皮肤,舒适性较强,且第一接触层、第二接触层可使用类似于纸尿裤材质使用的超强吸收芯层,超强吸收芯层采用高分子吸收体遇绒毛浆组合吸收结构,吸收快速充分,有效凝聚不回渗,确保防渗防漏,让使用者随时干干爽爽,防水防潮,可实时吸除病人皮肤表面产生的汗液,避免病人受凉,装置中,口袋中可放置药包、热敷贴、应急药品等,方便随时取用,实用性强;

  2、本实用新型的一种保暖护肩,病人头部枕在头枕表面时可压缩可弹性变形的气囊,头部较为舒适,且气囊中可通过气管向其内部充吸气体,改变气囊的高度和可弹性变形的范围,以适应不同病人的舒适性需求;

  3、本实用新型的一种保暖护肩,当充气头插入气管内部时,充气头通过喇叭孔与缝隙孔可向气囊的内部充吸气,而充气头拔出时,橡胶块挤压缝隙孔呈封闭状态,保证了气囊内部的气体不会漏出,且气管端部可使用现有技术中的气门芯等实现。

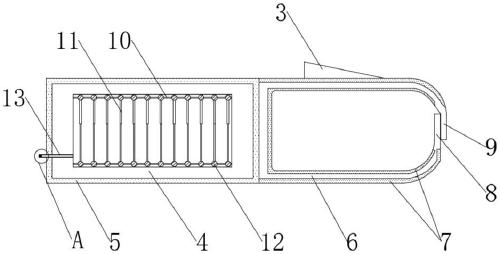

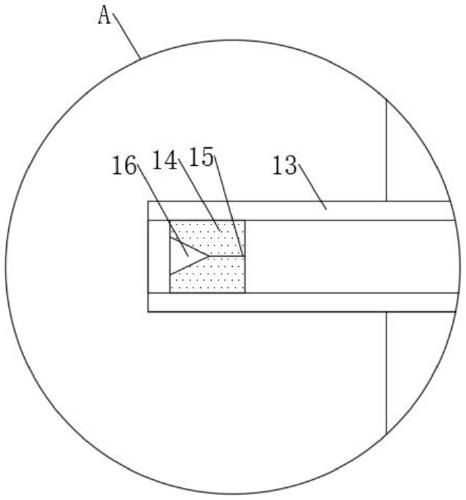

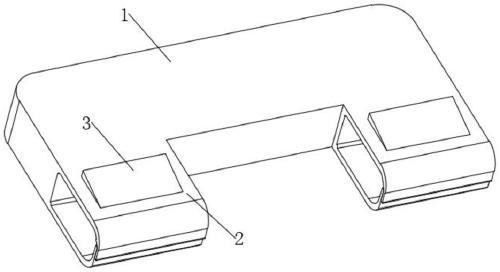

  【附图】:
