【实用新型】一次性负压吸引注射器
专利号：ZL202021712356.5
申请日：20200817
发明人：孙荣欣; 赵冬; 郑召辉; 张强; 付颖; 于彩果; 曹斌; 张媛媛; 韩洋; 许月超
法律状态：授权
公开号：CN213940808U
授权公告日：2021-08-13
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗器械领域，尤其涉及一次性负压吸引注射器，包括：针筒、活塞杆、活塞和挡板，所述活塞杆的一端固定有所述活塞，活塞位于所述针筒的内腔中，且活塞与针筒内壁之间紧密接触，防止从活塞与针筒内壁之间漏气，破坏形成的负压。挡板倾斜固定在针筒的尾端，且挡板的一端朝向活塞杆设置。活塞杆的外表面上开设有若干组环形卡槽，且这些卡槽沿着活塞杆的长度方向分布，挡板的朝向活塞杆的一端紧贴活塞杆的外表面设置，且至卡槽随活塞杆移动至挡板一端时，该端能够滑入所述卡槽中。该注射器通过设置在注射器上的挡板和开设在活塞杆上的多组卡槽的配合，可满足不同囊性成分的抽吸的负压需求，并能够防止抽动注射器过程中双手抖动的情况。
【技术领域】：
本实用新型涉及医疗器械领域，尤其涉及一次性负压吸引注射器。
【实用新型内容】：
本实用新型提供了一次性负压吸引注射器，该注射器通过设置在注射器上的挡板和开设在活塞杆上的多组卡槽的配合，可满足不同囊性成分抽吸的负压需求，并能够防止抽动注射器过程中双手抖动的情况。为实现上述目的，本实用新型技术方案如下。
一次性负压吸引注射器，包括：针筒、活塞杆、活塞和挡板，其中，所述活塞杆的一端固定有所述活塞，活塞位于所述针筒的内腔中，且活塞与针筒内壁之间紧密接触，防止从活塞与针筒内壁之间漏气，破坏形成的负压。所述挡板为金属片，其倾斜固定在针筒的尾端，且挡板的一端朝向活塞杆设置。所述活塞杆的外表面上开设有若干组环形卡槽，且这些卡槽沿着活塞杆的长度方向分布，所述挡板的朝向活塞杆的一端紧贴活塞杆的外表面设置，且至卡槽随活塞杆移动至挡板一端时，该一端滑入卡槽中。
进一步地，所述针筒的头端还固定有与针筒内腔连通的连接头。
进一步地，所述连接头上还固定有针头，以便于对甲状腺良性结节的囊性成分进行抽吸。
进一步地，所述活塞杆的尾端设置有活塞柄，以便在抽吸过程中握持。
进一步地，所述卡槽的数量为三组，其分别设置在活塞杆2上的位置可使活塞与针筒之间的空间为10ml、15ml、20ml的容积，从而产生三种不同强度的负压。
进一步地，所述挡板为两组，其相对于活塞杆对称设置，以便于保持活塞杆两边受力均匀。
进一步地，所述针筒的尾端的翼缘上开设有斜向插槽，所述挡板的下端插接在所述插槽中，挡板的上端紧贴所述活塞杆的外表面。
与现有技术相比，本实用新型具有以下有益效果：本实用新型在注射器的活塞杆上开多个卡槽，针筒尾部的挡板在抽出活塞杆的时候可以相对滑动，一旦挡板卡在卡槽处即不可回推活塞杆，但可以继续抽出活塞杆至下一个卡槽，以保证持续负压，而避免活塞杆回推，避免在持续抽动注射器的过程中可能存在双手抖动的情况造成的注射部位的挪动，减小损伤周边脏器的风险。

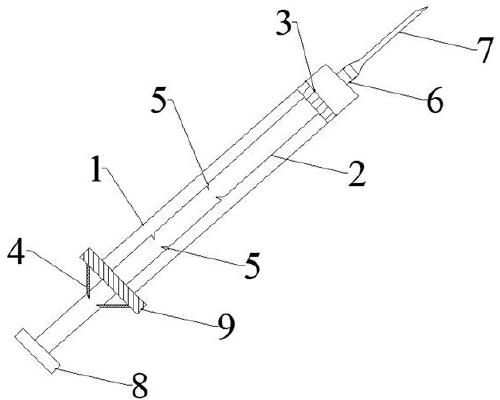

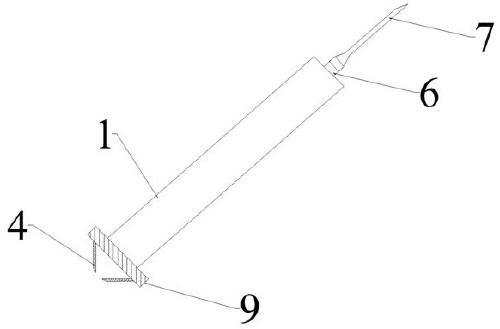

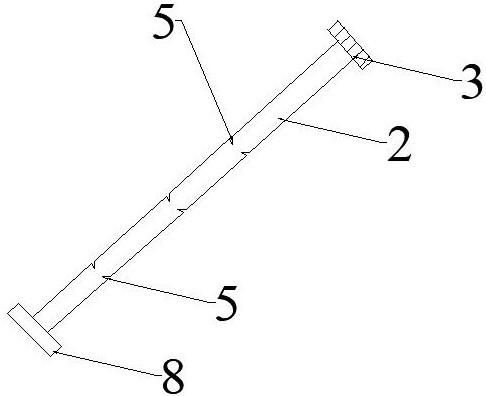

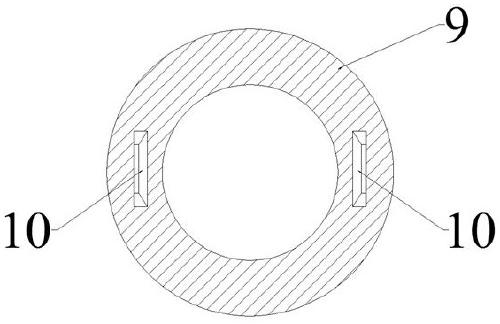

【附图】：
