【实用新型】腹腔镜取物装置
公开(公告)号: CN217066446U

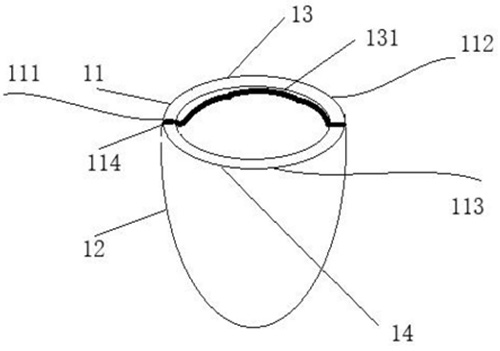

摘要附图:
标题: 腹腔镜取物装置
专利类型: 实用新型
申请日: 2022-01-06
公开(公告)日: 2022-07-29
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/00
法律状态/事件: 授权
技术功效: [0018]本新型提供一种腹腔镜取物装置，解决现有技术中取样袋开口有效面积小，难以操作的问题，很容易将旋切下物质不容易进入或者漏出，造成二次污染的问题。 [0019]开口结构设计为可以根据需要展开或闭合，展开时使待旋切物进入，待旋切完毕可以将旋切物封闭在装置空腔内; [0020]通过设立多个牵引单元可以将取物装置展开面展开至最大，较原有两点支撑展开面积更大，同时多点支撑更为稳定，在手术全程可以将待取物置于空腔中，解决了旋切下物质不容易进入或者漏出，造成二次污染的问题; [0021]装置本体采用可折叠结构和可折叠材料，可以折叠后方便的从手术微创口进出手术患处。
摘要: 本实用新型涉及一种腹腔镜取物装置，属于医疗技术领域，由取物袋和外部鞘体组成;所述取物袋包括可以张开闭合的开口结构和固定于所述开口结构边缘的装置本体;所述开口结构在周边间隔设有至少三个牵引单元。所述开口结构闭合后，所述取物袋经弯折或卷曲可以置于所述外部鞘体的内部。所述开口结构闭合后包含至少两个端点，至少一个牵引单元连接于其中一个端点。开口结构设计方便待旋切物进入和密封;多个牵引单元具有更大的展开面且更为稳定，在手术全程可以将待取物置于取物袋空腔中，解决了旋切下物质进入困难甚至漏出造成二次污染的问题;装置本体采用可折叠结构和可折叠材料，可以折叠后方便的从手术微创口进出手术患处。
