【实用新型】血液透析用手部固定支架
公开(公告)号: CN215274904U

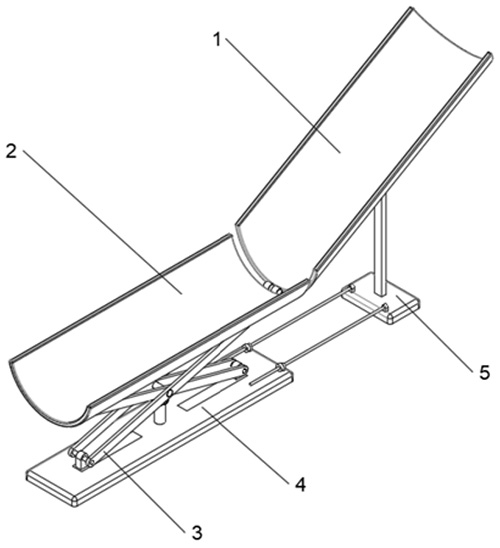

摘要附图:
标题: 血液透析用手部固定支架
专利类型: 实用新型
申请日: 2021-06-07
公开(公告)日: 2021-12-24
发明人: 白婷婷
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M1/16 | A61G7/075
法律状态/事件: 授权
技术功效: [0015]1.本实用新型提供升降装置，通过撑起装置改变内转动板和外转动板之间的角度，使水平架在四条杆的支撑下上下移动，相比较以往两条支撑杆无法对水平架左右移动进行限制的情况，通过四条杆的稳定支撑，使使用者手臂稳定放在水平架表面，在长时间使用后水平架不会相对于底座发生晃动，保证使用者的正常使用。 [0016]2.本实用新型提供支撑座，采用螺杆和表面的螺母调整拉动板和底座的距离，使连接杆表面的滑块支撑倾斜架表面的位置不同，从而调整倾斜架的角度，同时倾斜架通过轴与水平架转动连接，使支架变为一个整体，避免固定支架移动时零散的部件影响使用者的正常使用。
摘要: 本实用新型公开了血液透析用手部固定支架，涉及医疗器械技术领域，所述底座的上端转动连接有升降装置，所述升降装置的上端转动连接有水平架，所述水平架的后端通过轴转动连接有倾斜架，所述倾斜架的下端滑动连接有支撑座，本实用新型提供升降装置，通过撑起装置改变内转动板和外转动板之间的角度，使水平架在四条杆的支撑下上下移动，相比较以往两条支撑杆无法对水平架左右移动进行限制的情况，通过四条杆的稳定支撑，使使用者手臂稳定放在水平架表面，在长时间使用后水平架不会相对于底座发生晃动，保证使用者的正常使用。
