【实用新型】一种方便儿科护理输液架的折叠式结构
公开(公告)号: CN215740956U

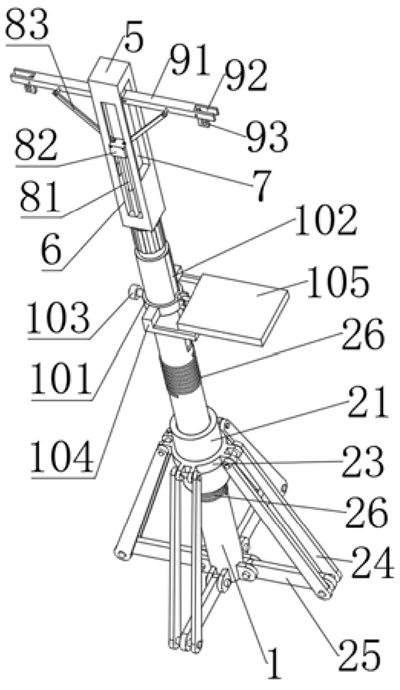

摘要附图:
标题: 一种方便儿科护理输液架的折叠式结构
专利类型: 实用新型
申请日: 2021-07-23
公开(公告)日: 2022-02-08
发明人: 赵蕾
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/14 | A61M5/52
法律状态/事件: 授权
技术功效: [0017]1.通过设置底部支撑组件可以在使用时对输液架整体提供支撑，进而底部支撑组件使用结束后可进行折叠，便于收纳，通过第一支撑柱、螺纹柱以及第二支撑柱相互配合可在使用时对挂接组件进行高度的调节，从而便于输液时输液瓶的高度调节，提高输液架的适用性，通过连接杆为推送组件和挂接组件提供支撑，通过在连接架上开设第一收纳槽便于对推送组件进行折叠收纳，通过在连接杆上开设第二收纳槽便于对挂接组件进行折叠收纳，进而通过推送组件可以促使挂接组件的伸展和收缩，便于挂接组件的使用，通过挂接组件可以方便医护人员对输液瓶进行挂接放置，通过手部放置组件方便患者输液时手部的放置，进而手部放置组件可进行不同高度调节便于不同患者的使用，使得手部放置舒适，进而手部放置组件可以进行折叠收纳，更进一步减小收放空间，从而本装置通过上述各构件的相互配合可以对输液架各部位进行折叠，使得输液架在收纳时减小占用空间，便于使用，值得推广; [0018]2.通过滑动套为环形套提供支撑，进而通过在滑动套上开设环形槽为环形套提供转动限位，通过环形套便于使得第一稳定杆和第二稳定杆与滑动套连接，同时环形套与滑动套的转动连接结构便于滑动套的转动，进而通过滑动套在第一支撑柱上上下滑动便于带动第一稳定杆和第二稳定杆进行神转和收缩，从而便于输液架的支撑和收纳，进而通过上限位螺纹和下限位螺纹便于对滑动套使用位置进行定位，从而便于底部支撑组件在伸展或收缩的两种状态下稳定有效; [0019]3.通过调节环套在第一支撑柱上滑动便于对放置板进行不同高度的调节，从而便于患者寻找到舒适的位置，同时调节环套为托架提供支撑，通过滑槽为调节环套的滑动进行限位，使得调节环套使用更加稳定，通过定位栓可以对调节环套的使用位置进行固定，通过托架可以对放置板进行支撑，保证放置板在使用时处于水平状态，通过放置板便于患者手部的放置，同时通过放置板与调节环套的转动结构便于使用结束后对放置板进行折叠。
摘要: 本实用新型公开了一种方便儿科护理输液架的折叠式结构，涉及护理输液设备技术领域。包括第一支撑柱，第一支撑柱下侧设有底部支撑组件，第一支撑柱内固定有螺纹柱，螺纹柱上螺纹连接有第二支撑柱，第二支撑柱与第一支撑柱滑动连接，第二支撑柱上端固定有连接杆，连接杆一侧开设有第一收纳槽，连接杆与第一收纳槽相邻的两个侧壁均开设有第二收纳槽，第二收纳槽与第一收纳槽连通，第一收纳槽内设有推送组件，第二收纳槽内转动连接有挂接组件，第一支撑柱的侧壁滑动连接有手部放置组件，第二支撑柱的外侧壁固定有转动套;从而本装置通过上述各构件的相互配合可以对输液架各部位进行折叠，使得输液架在收纳时减小占用空间，便于使用。
