授权专利
【实用新型】一种分诊台文件收纳装置
公开(公告)号: CN217049507U

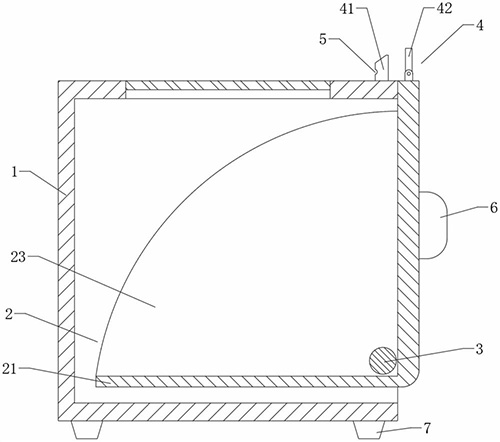

摘要附图:
标题: 一种分诊台文件收纳装置
专利类型: 实用新型
申请日: 2021-12-22
公开(公告)日: 2022-07-26
发明人: 路雪
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: B65D25/02 | B65D25/54 | B65D25/52
法律状态/事件: 授权
技术功效: [0028]1.本装置通过在收纳箱内设置可转动的收纳架，可以满足对文件的防护需要，同时在需要取用文件时，可以将收纳架转动至收纳箱外侧，并且朝向工作人员的一侧高度较低，使得工作人员在坐着的情况下，也可以观察到文件的类型，从而便于文件的取用，设置的卡接结构可以便于收纳架进行卡接，以便于对收纳架进行卡接以及打开，设置的挡板可以便于对文件进行分类存放。 [0029]2.通过设置的卡接块可以通过与卡接板的卡接槽连接，可以实现收纳箱的快速锁止以及打开，从而便于工作人员进行操作，提升使用的简便性。 [0030]3.通过设置的透明板可以便于在外部观察收纳箱内部的文件，可以在需要取用文件时，可以提前通过外部进行观察，从而在无需打开本装置的情况下可以找到目标文件。
摘要: 本实用新型公开了一种分诊台文件收纳装置，涉及文件收纳装置领域。其技术要点是：包括收纳箱，收纳箱水平方向设有开口，设置于收纳箱内部的收纳架，收纳架包括直角形板，以及直角形板长度方向的两端设置的连接板，连接板为扇形板，直角形板内部设置有若干与连接板形状相匹配，且相互平行设置的挡板，若干挡板沿直角形板长度方向间隔设置，连接板相互远离一侧分别固定连接有连接轴，连接轴设置于直角形板的折弯处，连接轴插设且转动连接于收纳箱内壁，连接轴设置于收纳箱开口处的下侧，直角形板上设置有卡接结构。本实用新型具有的优点：通过在收纳箱内转动连接的收纳架，即对文件起到保护作用，同时便于文件的取用，结构简单，易于使用。
