授权专利
【实用新型】一种可加长手术床
公开(公告)号: CN215193348U

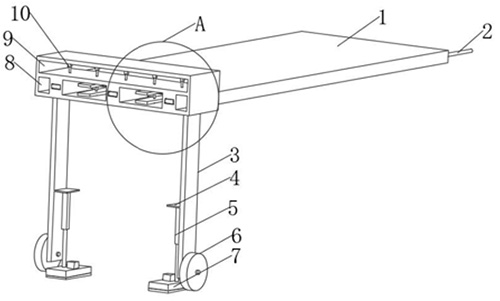

摘要附图:
标题: 一种可加长手术床
专利类型: 实用新型
申请日: 2021-03-09
公开(公告)日: 2021-12-17
发明人: 崔世超
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G13/02 | A61G13/10
法律状态/事件: 授权
技术功效: [0015]其中，手术床外板拉持杆和手术床内板拉持杆可分别用于拉持手术床外板和手术床内板，使用方便，当吸附单元启动时产生负压风力，负压风力通过定位板的内部传递给吸孔，使得定位板底部吸附固定在地面，完成整体装置的固定，吸附单元可使用风机等装置，当吸附单元启动时对定位板内部充气时，定位板可从地面上分离，使用升降单元可控制定位板的升降。 [0016]本实用新型的技术效果和优点： [0017]1、本实用新型的一种可加长手术床，包括手术床外板，所述手术床外板的一端套设有卡合框，所述卡合框的下表面两侧均固定焊接有支撑腿，所述支撑腿的底部转动连接有移动轮，所述支撑腿的一侧固定焊接有肋板，所述肋板的底部固定焊接有升降单元，所述升降单元的下端固定焊接有定位板，手术床外板中设置有的手术床内板可抽拉出以增加手术床的长度，方便根据实际情况进行使用，且手术床外板的一端通过卡合框底部的支撑腿进行支撑固定，结构稳固，且代替了四脚式固定的方式，便于尾端多发骨折病人，骨盆骨折病人，胫骨髓内钉病人使用; [0018]2、本实用新型的一种可加长手术床，手术床内板端部的内卡板卡合在内卡槽中完成手术床内板的固定，手术床外板端部的外卡板卡合在卡合框的内部完成手术床外板的固定，手术床外板和手术床内板固定方便; [0019]3、本实用新型的一种可加长手术床，对应的推动单元向下移动时将外卡板或者内卡板固定在卡合框的内部，当需要移出手术床内板时，启动对应在内卡板上方的推动单元，推动单元从内卡板中移出，此时，内卡板失去限制作用会从内卡槽中移出，方便手术床内板抽拉出。
摘要: 本实用新型公开了一种可加长手术床，涉及到手术床领域，包括手术床外板，所述手术床外板的一端套设有卡合框，所述卡合框的下表面两侧均固定焊接有支撑腿，所述支撑腿的底部转动连接有移动轮，所述支撑腿的一侧固定焊接有肋板，所述肋板的底部固定焊接有升降单元，所述升降单元的下端固定焊接有定位板，手术床外板中设置有的手术床内板可抽拉出以增加手术床的长度，方便根据实际情况进行使用，且手术床外板的一端通过卡合框底部的支撑腿进行支撑固定，结构稳固，且代替了四脚式固定的方式，便于尾端多发骨折病人，骨盆骨折病人，胫骨髓内钉病人使用。
