授权专利
【实用新型】一种髋关节镜入路定位工具
公开(公告)号: CN216294210U

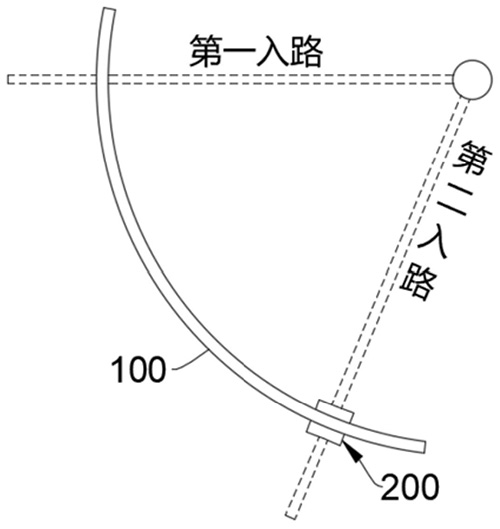

摘要附图:
标题: 一种髋关节镜入路定位工具
专利类型: 实用新型
申请日: 2021-08-25
公开(公告)日: 2022-04-15
发明人: 桂椅 | 刘亮
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/34 | A61B1/317
法律状态/事件: 授权
技术功效: [0017]本实用新型的髋关节镜入路定位工具，利用入路定位板确定基准，移动游标的过程中通过肉眼观察定向孔的指向来确定髋关节囊外侧点以及第一入路和第二入路，无需借助髋关节牵引和医护人员的经验和手感，提高了一次穿入成功率，减少了周围组织结构的损伤。
摘要: 本实用新型提供了一种髋关节镜入路定位工具，涉及医疗器械技术领域。该髋关节镜入路定位工具包括入路定位板和游标;入路定位板上设置有导向机构，游标活动设置在导向机构上，且游标能够在导向机构上移动;游标上设置有定向孔，当游标相对于入路定位板在导向机构上移动时，定向孔的轴线均指向同一个焦点。本实用新型的髋关节镜入路定位工具，利用入路定位板确定基准，移动游标的过程中通过肉眼观察定向孔的指向来确定髋关节囊外侧点以及第一入路和第二入路，无需借助髋关节牵引和医护人员的经验和手感，提高了一次穿入成功率，减少了周围组织结构的损伤，通用于所有的髋关节镜手术入路定位。
