授权专利
【实用新型】一种老年医学科用多功能听诊器
公开(公告)号: CN215017818U

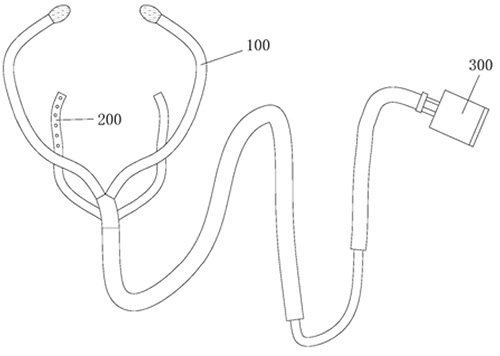

摘要附图:
标题: 一种老年医学科用多功能听诊器
专利类型: 实用新型
申请日: 2021-01-20
公开(公告)日: 2021-12-07
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B7/02
法律状态/事件: 授权
技术功效: [0020]本实用新型的有益效果是：本实用新型通过上述设计得到的一种老年医学科用多功能听诊器，使用时，老年人坐于椅子上，医生先带上耳管，再将第一固定带和第二固定带包围于颈部，通过插柱插入插孔将第一固定带和第二固定带连接起来，并戴入颈部，在医生变换位置时，耳管不易掉落，因老年人手脚不方便，听诊头不易直接放入待听诊的部位，这时传音管可能会出现长度不够的情况，可在第二通管内抽出第一通管，使得可供传音的管子长度增加。之后，需要使用听诊头进行听诊，将固定块放入待听诊的部位，起初弹簧处于正常状态，推动推杆带动弹簧伸长，听诊头在滑槽内向一侧滑动，进而使得听诊头直接接触听诊部位，固定块上的隔音垫可隔绝外部杂音，使得听诊结果较为准确，该听诊器在医生移动时耳管不易掉落且外界杂音不易进入听诊头。
摘要: 本实用新型提供了一种老年医学科用多功能听诊器，属于医疗设备技术领域，该听诊器包括听诊机构、固定机构与传音机构，所述传音管一端通过三通管与两个所述耳管分别接通，所述传音管另一端与所述听诊头接通，所述第一固定带上开设有插孔，所述第二固定带设置有插柱，所述第一通管阻尼滑动于所述第二通管内部，所述固定块为圆柱体且设于所述听诊头外部，所述固定块一端中心开设有可供所述听诊头滑动穿过的滑槽，所述固定块另一端开设有凹槽，所述弹簧另一端固定安装于所述凹槽内壁，所述连接块中部一端固定连接有推杆，所述第二通管一端伸入所述凹槽内与所述听诊头接通，该听诊器在医生移动时耳管不易掉落且外界杂音不易进入听诊头。
