【实用新型】一种新型呼吸机用集水杯
公开(公告)号: CN215386703U

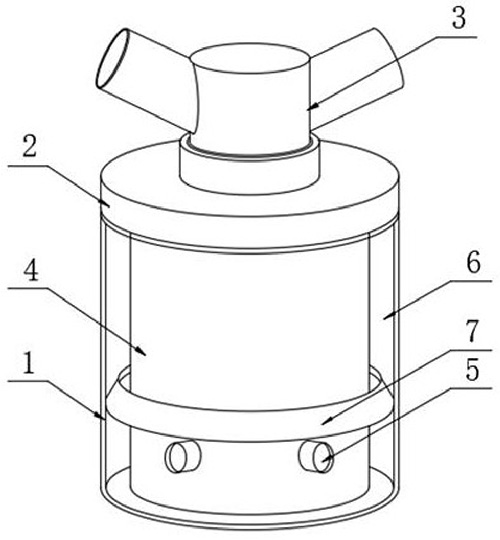

摘要附图:
标题: 一种新型呼吸机用集水杯
专利类型: 实用新型
申请日: 2021-07-27
公开(公告)日: 2022-01-04
发明人: 李婷
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M16/00
法律状态/事件: 授权
技术功效: [0014]1、通过设置的集水杯主体，通过螺纹连接圈与螺纹连接槽的配合，将杯盖进行连接固定，通过设置的密封圈，则可以提高杯盖的安装密封性，当杯盖安装后，则可以通过顶杆将堵杆进行顶进连接套中，则可以便于Y型连接管中的冷凝水从连接套灌入内筒中，冷凝水从出液管灌入集水杯主体与内筒之间的集液槽中，当集水杯主体倾斜时，则可以将集液槽中的冷凝水灌入倒锥形套圈处，通过倒锥形套圈放置液体快速倒流，以防倾斜洒出，通过隔板将冷凝水阻挡，有效的防止洒出，提高该装置的使用效果，当使用人员需要排放清理时，则可以带动排污阀进行清理，便于使用人员进行使用，相对于传统方式更好。 [0015]2、通过设置的堵杆，为了能够在杯盖拆下后更好的防泄漏，则可以通过镂空连接座设置的连接弹簧顶住顶板，将堵杆顶起后将连接套堵住，配合着顶板设置的密封垫贴合连接套，则可以提高密封性，有效的防止冷凝水泄露，提高该装置的实用性，便于使用人员进行使用，相对于传统方式更好。
摘要: 本实用新型涉及呼吸机设备领域，具体为一种新型呼吸机用集水杯，包括集水杯主体，所述集水杯主体的顶端一侧设置有杯盖，所述杯盖的顶端一侧设置有Y型连接管，所述集水杯主体的内部一侧固定安装有内筒，且集水杯主体与内筒的圆心点设置在同一处，所述内筒的外壁一周等距设置有出液管，所述集水杯主体与内筒之间设置有集液槽，所述集水杯主体的内壁一侧固定安装有倒锥形套圈，且倒锥形套圈套设在内筒的外壁一侧，所述杯盖的底端一侧固定安装有螺纹连接圈。本实用新型所述的一种新型呼吸机用集水杯，能够使得整体装置实现防止冷凝水洒落，降低感染的几率，提高整体装置的实用性，带来更好的使用前景。
