授权专利
【实用新型】一种引流管接头防压装置
公开(公告)号: CN215194823U

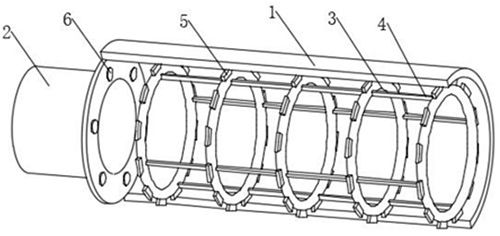

摘要附图:
标题: 一种引流管接头防压装置
专利类型: 实用新型
申请日: 2021-03-13
公开(公告)日: 2021-12-17
发明人: 贾丹宁 | 周柳
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M25/00 | A61M39/10 | A61M5/14 | A61M5/44
法律状态/事件: 授权
技术功效: [0015]优选的，所述塑料支撑环的一侧设置有对应在供电单元位置的槽体，所述槽体中通过螺钉固定有密封门。 [0016]其中，供电单元可使用直流纽扣电池等装置，而密封门方便开合，便于供电单元与加热单元的取出和维护，密封门与槽体之间保持密封。 [0017]本实用新型的技术效果和优点： [0018]1、本实用新型的一种引流管接头防压装置，包括可弹性变形的引流管，所述引流管中设置有支撑引流管呈圆管截面的塑料支撑环，所述塑料支撑环呈圆环状结构设置有多组，多组塑料支撑环之间通过可弹性变形的连接条相连接，在引流管受挤压时，塑料支撑环支撑在引流管的内壁上而使引流管不会被压扁，避免压迫到病人皮肤，保证了病人使用体验，还保证了引流管的正常使用，适用于输液管道等，不会对病人造成事故性的危害，而塑料支撑环包括可弹性变形的橡胶段和不可变形的不锈钢段，在塑料支撑环受到挤压力时，可弹性变形的橡胶段也会相应的弹性变形来抵消压力，而不会对引流管造成直接的压损伤害; [0019]2、本实用新型的一种引流管接头防压装置，在引流管受挤压力时，塑料支撑环外圈处的橡胶垫受挤压力而被压缩变形减少引流管与塑料支撑环之间的磨损，使得引流管受挤压作用时具有一定的避让能力，在引流管弯曲时，由于其内部通过塑料支撑环支撑，相邻的塑料支撑环之间通过连接条弹性变形进行弯曲，弯曲引流管时，引流管弯折处也不会被压扁堵塞; [0020]3、本实用新型的一种引流管接头防压装置，当磁性吸片吸附塑料支撑环朝向外接管一侧移动时，可使得塑料支撑环均匀的填满引流管的内部，而不会出现漏保护的情况。
摘要: 本实用新型公开了一种引流管接头防压装置，涉及到引流管领域，包括可弹性变形的引流管，所述引流管中设置有支撑引流管呈圆管截面的塑料支撑环，所述塑料支撑环呈圆环状结构设置有多组，多组塑料支撑环之间通过可弹性变形的连接条相连接，在引流管受挤压时，塑料支撑环支撑在引流管的内壁上而使引流管不会被压扁，避免压迫病人皮肤，保证了引流管的正常使用，适用于输液管道等，不会对病人造成事故性的危害，而塑料支撑环包括可弹性变形的橡胶段和不可变形的不锈钢段，在塑料支撑环受到挤压力时，可弹性变形的橡胶段也会相应的弹性变形来抵消压力，而不会对病人皮肤造成直接的压损伤害。
