授权专利
【实用新型】用于呼吸内科护理的口腔给药装置
公开(公告)号: CN215741302U

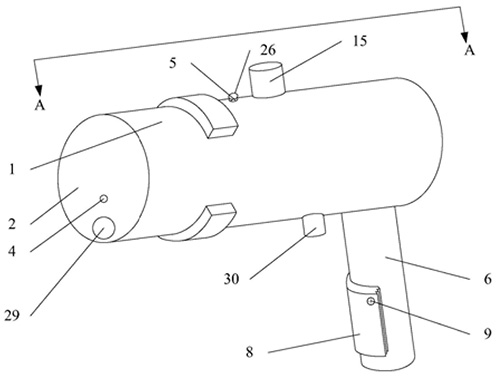

摘要附图:
标题: 用于呼吸内科护理的口腔给药装置
专利类型: 实用新型
申请日: 2021-08-23
公开(公告)日: 2022-02-08
发明人: 王丽颖
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M31/00 | A61C19/06 | A61B1/24 | A61B1/06 | A61B90/16
法律状态/事件: 授权
技术功效: [0021]1、本实用新型提供的用于呼吸内科护理的口腔给药装置设有挡板和拉线，拉线贯穿第二通孔，一端连接挡板远离气体增压结构一侧，另一端与位于壳体外的拉环连接，在拉动拉环时能将第一管道内的气体从第一通孔排出，向第一管道内放置药品时，药品能够随着气体一同喷出，实现上药位置的精准控制，结构简单成本低。 [0022]2、本实用新型提供的用于呼吸内科护理的口腔给药装置设有气体增压结构，内设空腔，气体增压结构一端连接壳体，气体增压结构的侧壁设有气囊，气囊连通空腔，气囊设有压力平衡阀，捏动气囊可以向第二管道内充气，压力平衡阀能够在空腔内气体压力小于外接大气压时及时向空腔内补充气体，实现压力平衡。 [0023]3、本实用新型提供的用于呼吸内科护理的口腔给药装置设有单向充气结构，将第一管道划分为第一区域和第二区域，第一区域为单向充气结构与封闭端面之间的区域，第二区域为单向充气结构远离第一区域的一侧，当第一区域中气体压强高于第二区域中气体压强时，第一区域的气体经单向充气结构压入第二区域，为药品喷射提供动力，药品位于第二区域内，使用时药品损耗少。 [0024]当然，实施本实用新型的任一产品必不特定需要同时达到以上所述的所有技术效果。 [0025]通过以下参照附图对本实用新型的示例性实施例的详细描述，本实用新型的其它特征及其优点将会变得清楚。
摘要: 本实用新型公开了一种用于呼吸内科护理的口腔给药装置，包括：壳体包括设有第一通孔的第一端面，壳体的侧壁设有第二通孔;内设空腔的气体增压结构连接壳体，气体增压结构的侧壁设有连通空腔的气囊;第一管道设置于壳体内，第一管道远离第一端面一端为封闭端面;第二管道一端连通第一管道的侧壁，另一端连通空腔;第三管道一端连通第一管道的侧壁，另一端连通壳体;单向充气结构包括槽体、隔断板和第一弹簧;挡板设置于第一端面与第一管道之间;拉线贯穿第二通孔，一端连接挡板远离气体增压结构一侧，另一端与位于壳体外的拉环连接。通过向第一管道内放置药品，拉动拉环时，药品能够随着气体一同喷出，实现上药位置的精准控制，结构简单成本低。
