授权专利
【实用新型】一种肛周皮肤氧疗装置
公开(公告)号: CN217430450U

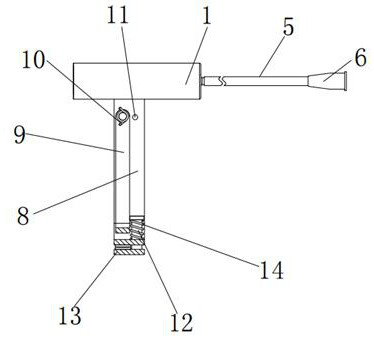

摘要附图:
标题: 一种肛周皮肤氧疗装置
专利类型: 实用新型
申请日: 2021-10-14
公开(公告)日: 2022-09-16
发明人: 曹莎莎
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61H33/14 | A61M35/00
法律状态/事件: 授权
技术功效: [0010]与现有技术相比，本实用新型的有益效果是：该肛周皮肤氧疗装置，通过扩流管、输氧管、连接套、支杆、分流筒、导流环、螺栓、支架一、支架二和固定板的配合，使得该装置在使用时，可通过分流筒和导流环的设置，扩大氧气喷出范围，进而扩大氧气覆盖面积，保证氧疗效果，且支架一和支架二可构成支撑结构，支架一和固定板可受力夹紧，使得该装置可与床体进行固定，提升使用的稳定性，避免其意外移动而影响氧疗效果，同时，松紧螺栓亦可对氧气喷出的角度进行调整，可实现精准氧疗，使用便捷性更佳，能够快速进行皮损部位的氧疗，提高患者的舒适度，利于患者恢复，也提高医护人员的工作效率，具有实用性。
摘要: 本实用新型公开了一种肛周皮肤氧疗装置，涉及医疗器械技术领域，本实用新型旨在解决临床中在对肛周进行氧疗时，往往仅是通过输氧管直接对准肛周进行供养，整体的操作较为不便，输氧管容易意外移动而导致供养位置发生偏移，不仅影响治疗效果，且增大医护人员工作量，同时，氧气管导出气体的覆盖面通常较小，进一步导致效果不佳的问题，本实用新型包括扩流管，所述扩流管的尾端连接部与输氧管的一端相连通，所述扩流管的内部前端通过支杆固定连接有分流筒，所述扩流管的内部靠近分流筒尾端的一侧设置有导流环，所述扩流管的外壁前侧通过螺栓转动连接有支架一，所述支架一的内端侧壁上方转动连接有支架二，所述支架二的转轴上安装有扭簧。
