授权专利
【实用新型】一种呼吸科护理用吸痰装置
公开(公告)号: CN217245741U

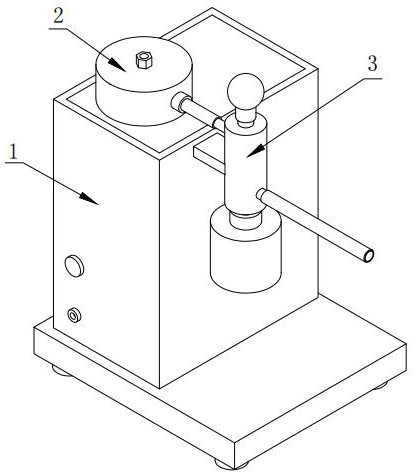

摘要附图:
标题: 一种呼吸科护理用吸痰装置
专利类型: 实用新型
申请日: 2022-01-14
公开(公告)日: 2022-08-23
发明人: 张亚静
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M1/00
法律状态/事件: 授权
技术功效: [0020]1、本实用新型提供的呼吸科护理用吸痰装置,设置的橡胶球囊可以指示透明圆柱形壳体内部的负压情况,以确保透明圆柱形壳体内部的负压能够为吸痰软管吸痰提供充足的负压吸引动力,从而能够保证顺利地为患者进行吸痰操作; [0021]2、本实用新型提供的呼吸科护理用吸痰装置,设置的吸痰组件使得吸痰软管吸入透明圆柱形壳体内部的痰液在重力作用下可以落入透明集痰瓶的内部,便于为患者吸痰后进行清理; [0022]3、本实用新型提供的呼吸科护理用吸痰装置,设置的负压发生器的整体性能比较稳定,工作时噪音小。
摘要: 本实用新型属于医疗器械技术领域,其提供了一种呼吸科护理用吸痰装置,包括:主体结构,主体结构上设有负压发生器以及吸痰组件,其中:吸痰组件包括透明圆柱形壳体、透明集痰瓶、橡胶球囊以及吸痰软管,透明圆柱形壳体的底端连通设有第一连接口,且透明圆柱形壳体的顶端连通设有第二连接口,透明圆柱形壳体的侧部且靠近其底端连通设有第三连接口。本实用新型提供的呼吸科护理用吸痰装置,设置的橡胶球囊可以指示透明圆柱形壳体内部的负压情况,设置的吸痰组件使得吸痰软管吸入透明圆柱形壳体内部的痰液在重力作用下可以落入透明集痰瓶的内部,便于为患者吸痰后进行清理,设置的负压发生器的整体性能比较稳定,工作时噪音小。
