授权专利
【实用新型】一种皮肤牵引装置
公开(公告)号: CN217338875U

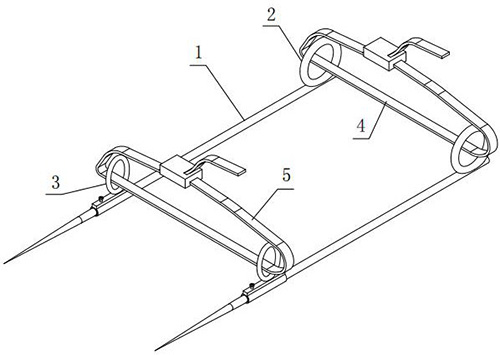

摘要附图:
标题: 一种皮肤牵引装置
专利类型: 实用新型
申请日: 2022-07-13
公开(公告)日: 2022-09-02
发明人: 陈国瑞
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B90/00
法律状态/事件: 授权
技术功效: [0016]本实用新型提供的皮肤牵引装置皮肤牵引装置由若干组穿插组件以及组数与穿插组件相同的牵引机构组成，在使用时，手持第一固定环将穿插针间断全层穿插皮肤，穿插针的走向平行于皮肤创面缺口的长度方向，然后将固定套套装在穿插针的尖端，并利用锁紧螺丝锁紧，同时保证第二固定环与第一固定环位于同一平面内，然后利用第一扎带将同一组中的两个第一固定环连接在一起，利用第二扎带将同一组中的两个第二固定环连接在一起，并将第一扎带以及第二扎带拉紧，可以每隔2-4天拉紧一次第一扎带以及第二扎带，从而使得皮肤创面缺口越来越小，直至皮肤创面缺口接近对合，然后拆除该皮肤牵引装置后即可成功缝合创面，进而实现较大创面缺损患者康复的目的;
摘要: 本实用新型属于医疗器械技术领域，其公开了一种皮肤牵引装置，包括：若干组穿插组件以及组数与穿插组件相同的牵引机构。其中，每组穿插组件均包括两个用于穿插皮肤的穿插针，穿插针的一端为尖端，且穿插针的另一端为平端，每个穿插针的平端侧部均固定安装有一第一固定环，且每个穿插针上均活动套装有一固定套，每个固定套上均螺接有用于将其锁紧在穿插针上的锁紧螺丝，且每个固定套的外侧面上均固定安装有一第二固定环;其中，牵引机构用于调节两个穿插针之间的距离。本实用新型提供的皮肤牵引装置，结构简单，经济适用，性价比较高，适用于较大创面缺损患者缝合创口辅助使用，有利于早日实现较大创面缺损患者康复的目的。
