授权专利
一种调节效果好的医用口腔开口器
公开(公告)号: CN218105864U

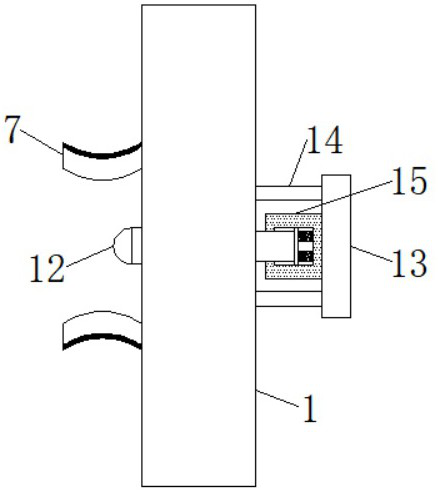

摘要附图:
标题: 一种调节效果好的医用口腔开口器
专利类型: 实用新型
申请日: 2022-07-15
公开(公告)日: 2022-12-23
发明人: 王菲
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B1/24
法律状态/事件: 授权
技术功效语段: [0012]1、使用时，首先将两侧齿垫板分别与患者上下牙齿相抵，然后向右拉动转盘，使转盘带动定位杆右移并脱离定位孔，此时定位弹簧处于拉伸状态，然后通过转动转盘的方式带动定位块同步转动，定位块通过连接板带动转轴转动，转轴带动齿轮转动，齿轮转动时与其两侧的齿条板啮合并在限位杆的配合作用下带动两侧活动板相背运动，两侧活动板再通过连接块带动上下两侧的齿垫板相背运动，从而能够将患者的口腔撑开，同时通过调节转盘的转动角度，能够对上下两侧齿垫板的间距进行调节，从而能够根据患者年龄及口腔的大小对开口器的开口大小进行调节，调节完毕后可松开转盘，使定位杆在定位弹簧被拉伸时产生的的弹力作用下重新插入定位孔的内部，从而实现对开口器开口大小的固定。
摘要: 本实用新型公开了一种调节效果好的医用口腔开口器，包括主体，所述主体的内部开设有空腔，所述空腔的上下两侧内壁分别固定连接有限位杆，所述限位杆的外侧分别固定连接有活动板，所述活动板的左侧固定连接有延伸出主体的连接块，所述连接块的左侧固定连接有与主体滑动连接的齿垫板，所述活动板的相对侧分别固定连接有与空腔内壁滑动连接的齿条板，所述齿条板之间啮合有齿轮，所述齿轮的右侧固定连接有延伸出主体的转轴。该调节效果好的医用口腔开口器，结构新颖，构思巧妙，能够根据患者年龄及口腔的大小对开口器的开口大小进行精确调节，具备良好的调节效果，能够提高患者的使用舒适性。
