授权专利
一种腹膜透析用外管固定带
公开(公告)号： CN113877040B

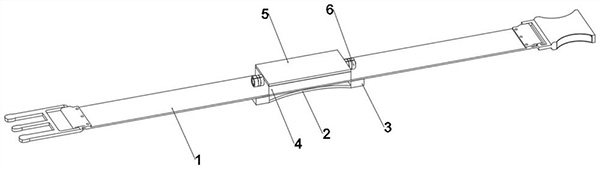

摘要附图：
标题： 一种腹膜透析用外管固定带
专利类型： 授权发明
申请日： 2021-11-17
公开(公告)日： 2023-03-21
发明人： 蔡佳杰 | 马思慧
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M25/02 | A61M1/28
法律状态/事件： 授权
技术功效语段： [0014]1、本发明使用时，先将留置在患者体内的置留管的外部接头插入到固定管内，然后推动推杆带动转动盘转动，随着转动盘的转动凸起块会逐渐推动限位杆，限位杆被推动后会向置留管的外壁靠近，从而通过若干限位杆将置留管固定在固定管内，当置留管与固定管连接完成后再将外部的连接软管插到第一连接头上的连接通道内，然后将第一连接头插入到连接管内，当第一连接头外部的螺纹与螺纹环接触后再转动螺纹环，转动螺纹环时第一连接头会逐渐的向第二连接头的方向移动，直到第一连接头上的第一对接环和第二连接头上的第二对接环接触后在停止转动螺纹环，当第一连接头向第二连接头的方向靠近时会带动顶撞管顶撞第一塞体和第二塞体，从而使第一连接头和第二连接头相互导通，进而使整个管路导通，通过此种方式可对置留管进行限位固定，同时也可避免在将外部的连接软管与置留管连接时对患者造成伤害。 [0015]2、本发明使用时，当需要拆除外部的连接软管时直接转动螺纹环使第一连接头与连接管分离即可，通过此种方式在拆除外部的连接软管时不会触碰到与患者身体接触的置留管，进而避免给患者造成二次伤害。 [0016]3、本发明使用时，当患者因意外拽动外部的连接软管时，外部的连接软管会通过连接结构直接拽动防护盖，然后将安装壳内部的预留管拉扯出，通过此种方式可给被拉扯的外部连接软管一个缓冲，避免外部的连接软管直接拉扯到绑带，使绑带拉扯置留管给患者带来二次伤害。
摘要： 本发明公开了一种腹膜透析用外管固定带，属于医疗辅助用具领域，包括绑带，所述绑带的下端固定连接有支撑板，所述绑带的下端位于支撑板的左右两端均固定连接有防护垫，所述支撑板的中部固定连接有固定管。本发明，当需要拆除外部的连接软管时直接转动螺纹环使第一连接头与连接管分离即可，通过此种方式在拆除外部的连接软管时不会触碰到与患者身体接触的置留管，进而避免给患者造成二次伤害，当患者因意外拽动外部的连接软管时，外部的连接软管会通过连接结构直接拽动防护盖，然后将安装壳内部的预留管拉扯出，通过此种方式可给被拉扯的外部连接软管一个缓冲，避免外部的连接软管直接拉扯到绑带，使绑带拉扯置留管给患者带来二次伤害。
