授权专利
糖尿病人血糖监测运动器
公开(公告)号： CN219048516U

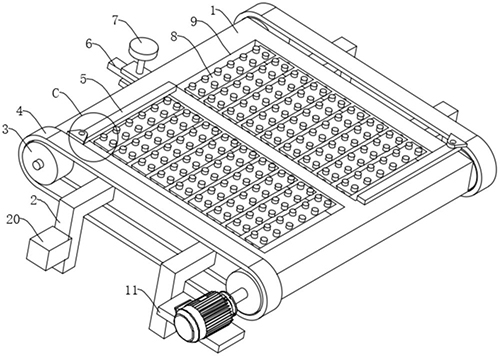

摘要附图：
标题： 糖尿病人血糖监测运动器
专利类型： 实用新型
申请日： 2022-09-04
公开(公告)日： 2023-05-23
发明人： 李佳颖
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61B5/151 | A61B5/157 | A61H39/04 | A63B22/02
法律状态/事件： 授权
技术功效语段： [0028]1.糖尿病人血糖监测运动器，包括运动板和强制运动杆，驱动电机带动运动板底端的传动辊转动，进而带动两组传输皮带转动，传输皮带转动的过程中将会带动其内侧面的强制运动杆自前向后经过收纳槽，进而当强制运动杆来临时，站在运动板表面的病人需要将脚抬起，进而起到强制训练的效果，避免由于病人的惰性而不加以锻炼而使得病情恶化; [0029]2.糖尿病人血糖监测运动器，包括支撑柱和按摩凸起，支撑柱起到将人脚进行支撑的作用，而支撑柱表面的按摩凸起则可以对人的脚底进行按摩，使得运动有益效果增倍，同时支撑柱的三个面均固定设有不同尺寸的按摩凸起，进而当转动机构控制支撑柱上不同的面朝上时，将会有不同的按摩效果，有三种按摩效果可以选择，适用性更广。 [0030]参照后文的说明和附图，详细公开了本实用新型的特定实施方式，指明了本实用新型的原理可以被采用的方式。应该理解，本实用新型的实施方式在范围上并不因而受到限制。
摘要： 本实用新型公开了一种糖尿病人血糖监测运动器，包括：运动板、传动辊、传输皮带和强制运动杆，所述运动板的两侧面靠近前端的位置和靠近后端的位置均活动设有传动辊,运动板上同一侧面的两组传动辊之间通过传输皮带传动连接，位于运动板后侧的的两组传动辊与驱动电机传动连接;本实用新型包括运动板和强制运动杆，驱动电机带动运动板底端的传动辊转动，进而带动两组传输皮带转动，传输皮带转动的过程中将会带动其内侧面的强制运动杆自前向后经过收纳槽，进而当强制运动杆来临时，站在运动板表面的病人需要将脚抬起，进而起到强制训练的效果，避免由于病人的惰性而不加以锻炼而使得病情恶化。
