授权专利
一种髌骨手术克氏针导向套
公开(公告)号： CN219166605U

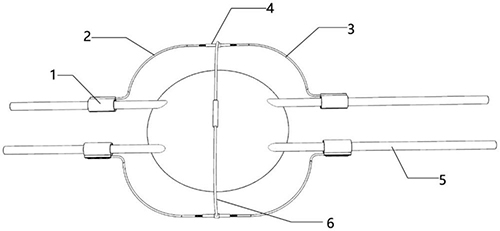

摘要附图：
标题： 一种髌骨手术克氏针导向套
专利类型： 实用新型
申请日： 2022-09-30
公开(公告)日： 2023-06-13
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61B17/90
法律状态/事件： 授权
技术功效语段： [0012]本实用新型能够将克氏针导向固定，大小可调节适应不同大小的髌骨，导向套筒可以张开，适应多种粗细的克氏针，且操作简单，方便在手术中使用增加工作效率，减轻多次植入克氏针对病人来带的痛苦。
摘要： 本实用新型提供了一种髌骨手术克氏针导向套，其特征在于，包括导向套筒、第一连接杆、第二连接杆、调节筒和克氏针，所述导向套筒有两个，分别和所述第一连接杆和所述第二连接杆固定连接，所述导向套筒分为两部分，一部分为活动套筒、另一部分为固定套筒，所述活动套筒和所述固定套筒之间通过三个连接杆连接，且所述活动套筒和所述固定套筒可以分离;所述第一连接杆和所述第二连接杆之间用所述调节筒连接，所述第一连接杆和所述第二连接杆的连接处，设有外螺纹，两段外螺纹方向相反，所述调节筒内设有两端方向相反的内螺纹;本实用新型能够将克氏针导向固定，大小可调节适应不同大小的髌骨，导向套筒可以张开，适应多种粗细的克氏针。
