授权专利
一种crrt用导管固定贴
公开(公告)号： CN219847778U

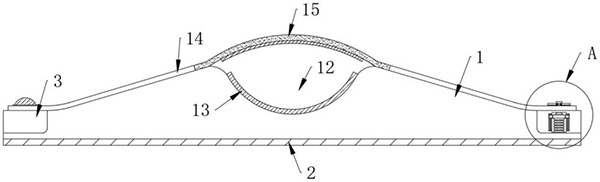

摘要附图：
标题： 一种crrt用导管固定贴
专利类型： 实用新型
申请日： 2023-05-22
公开(公告)日： 2023-10-20
发明人： 禹臣军
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M25/02 | A61M1/14 | A61M1/36
法律状态/事件： 授权
技术功效语段： [0012]1、利用设置的立柱、压板和扭簧之间的结合使用，可以对压带的位置进行压紧限位处理，从而可以防止压带在对导管固定的过程中出现松动的现象，进而导致导管脱落的风险，当立柱被纵向拉动时会使压板运动处回缩槽的内侧，随后向外侧拉动压板，使两侧的压板与立柱呈90度张开，同时压板转动时会带动扭簧随之发生形变，结合其形变所产生的反向作用力即可使压板对压带的位置进行压紧限位处理; [0013]2、利用设置的复位弹簧以及导向块的结合使用，可以实现立柱的纵向往复运动，同时可以提高立柱纵向运动过程中自身的稳定性，当立柱纵向运动时会拉动复位弹簧，并使其发生形变产生反向作用力，结合该反向作用力即可在施加给立柱的拉力消失时使其进行复位，而导向块的设置会在立柱纵向运动时沿着导向杆进行滑动，以此来提高立柱纵向运动过程中自身的稳定性。
摘要： 本实用新型公开了一种crrt用导管固定贴，包括固定贴主体，所述固定贴主体的底部连接有底纸，所述固定贴主体的一端顶部安装有连接块，且所述连接块的内腔开设有回缩槽，所述回缩槽的内侧设有复位弹簧，且所述复位弹簧的顶端连接有滑块;利用设置的立柱、压板和扭簧之间的结合使用，可以对压带的位置进行压紧限位处理，从而可以防止压带在对导管固定的过程中出现松动的现象，进而导致导管脱落的风险，当立柱被纵向拉动时会使压板运动处回缩槽的内侧，随后向外侧拉动压板，使两侧的压板呈180度张开，同时压板转动时会带动扭簧随之发生形变，结合其形变所产生的反向作用力即可使压板对压带的位置进行压紧限位处理。
