授权专利
一种基于呼吸科的肺活量锻炼装置
公开(公告)号： CN219614844U

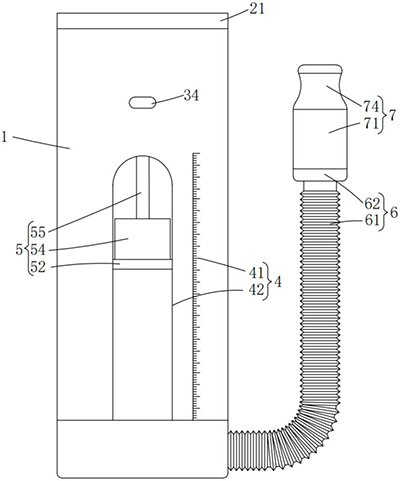

摘要附图：
标题： 一种基于呼吸科的肺活量锻炼装置
专利类型： 实用新型
申请日： 2023-03-30
公开(公告)日： 2023-09-01
发明人： 于娜
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A63B23/18 | A63B21/06
法律状态/事件： 授权
技术功效语段： [0015]本实用新型提供一种基于呼吸科的肺活量锻炼装置，本实用新型体积小，重量轻，便于携带，适合使用者随时随地使用，而且内部设有所述水箱，利用所述控制结构可以根据使用者锻炼强度自由调节所述负重箱的重量，从而调节所述活塞板在所述罩体内升降的难易程度，具有可调节的锻炼强度，能够适用于不同需求的使用者。此具有可以随时随地进行肺活量锻炼和按需调节配重的优点。
摘要： 本实用新型提供一种基于呼吸科的肺活量锻炼装置。所述基于呼吸科的肺活量锻炼装置包括罐体;注水结构，所述注水结构设于所述罐体的顶端内部;控制结构，所述控制结构安装于所述罐体的内部;指示结构，所述指示结构设于所述罐体的表面，所述指示结构包括观察窗;训练结构，所述训练结构固定于所述罐体的内部，所述训练结构包括罩体、活塞板、负重箱、导液管和排气管;引气结构，所述引气结构连接于所述罐体的底端侧壁，所述引气结构包括引气管和安装头;进气结构，所述进气结构螺纹连接于所述安装头的顶面，所述进气结构包括安装筒和咬嘴。本实用新型提供的基于呼吸科的肺活量锻炼装置具有可以随时随地进行肺活量锻炼和按需调节配重的优点。
