授权专利
一次性贴合型外用集尿装置
公开(公告)号: CN220588431U

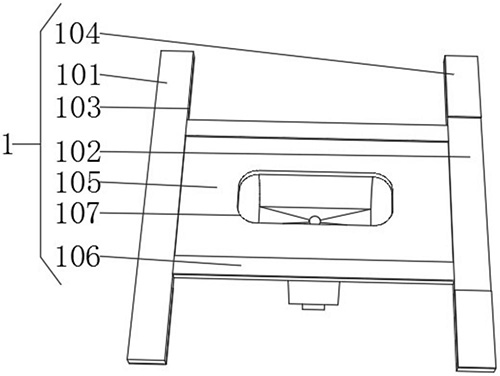

摘要附图:
标题: 一次性贴合型外用集尿装置
专利类型: 实用新型
申请日: 2023-07-05
公开(公告)日: 2024-03-15
发明人: 侯宝蕾
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61F5/451 | A61M1/00
法律状态/事件: 授权
技术功效语段: [0015]1、通过设置槽口、尿盒、上管道、上单向阀、下管道、导液片、袋子、下单向阀和连接件，优化了集尿装置的集尿和防漏功能，使尿液不容易回流;[0016]2、通过设置前围绑、后围绑、魔术子贴、魔术母贴、兜布和围边，使装置在与人体接触的时候更舒适，还可以清洗后反复使用。[0017]本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
摘要: 本实用新型公开了一次性贴合型外用集尿装置，其包括：绑带结构、集尿结构和尿袋结构，所述集尿结构位于绑带结构的下方，所述尿袋结构位于集尿结构的下方;所述绑带结构包括前围绑、后围绑、魔术子贴、魔术母贴、兜布、围边和槽口，所述前围绑的下方固定连接有魔术子贴，所述后围绑的上方固定连接有魔术母贴，所述前围绑与后围绑之间设置有兜布，所述兜布的前端与前围绑固定连接，所述兜布的后端与后围绑固定连接，所述兜布的上方固定连接有围边，所述兜布的上方设置有槽口。通过设置槽口、尿盒、上管道、上单向阀、下管道、导液片、袋子、下单向阀和连接件，优化了集尿装置的集尿和防漏功能，使尿液不容易回流。
