授权专利
一种肘关节术中X射线摄影专用架
公开(公告)号: CN220988802U

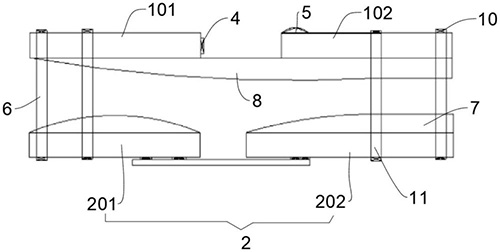

摘要附图:
标题: 一种肘关节术中X射线摄影专用架
专利类型: 实用新型
申请日: 2023-07-07
公开(公告)日: 2024-05-24
发明人: 翟艳虎 | 张迪
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B6/04 | A61B90/00
法律状态/事件: 授权
技术功效语段: [0013]1、本实用新型拍摄正位时，两根尺桡骨近端稳定架通过尺桡骨稳定束缚稳定肘关节中尺桡骨近端，再由两根肱骨远端稳定架通过肱骨稳定带束缚肘关节肱骨远端，可将肘关节固定，使其符合肘关节正位的摄影体位设计;[0014]2、本实用新型拍摄侧位时，卡合块和连接块的锁定，加之肘关节侧位连接带的固定，使尺桡骨近端稳定架和肱骨远端稳定架呈90度角，使肘关节侧位呈90度符合肘关节侧位的摄影体位的设计，提高肘关节内固定术后的X线图像的合格率，减少手术医生的接受X线的辐射剂量。
摘要: 本实用新型公开了一种肘关节术中X射线摄影专用架，包括内部与外部，所述内部包括内侧尺桡骨近端稳定架和内侧肱骨远端稳定架，所述外部包括外侧尺桡骨近端稳定架和外侧肱骨远端稳定架，所述外侧尺桡骨近端稳定架和所述外侧肱骨远端稳定架之间通过肘关节侧位连接带连接，所述内侧尺桡骨近端一端设有卡合块，所述内侧肱骨远端一端设有连接块，所述卡合块与所述连接块卡合连接，所述内侧尺桡骨近端稳定架和所述外侧尺桡骨近端稳定架之间通过尺桡稳定带连接，所述内侧肱骨远端稳定架和所述外侧肱骨远端稳定架之间通过肱骨稳定带连接，本实用新型可调节角度使用，提高肘关节内固定术后的X线图像的合格率，减少手术医生的接受X线的辐射剂量。
