授权专利
【实用新型】一种气管插管固定结构
专利号：ZL202022044418.6
申请日：20200917
发明人：宫蕾
法律状态：授权
公开号：CN213252285U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗用具技术领域，公开了一种气管插管固定结构，包括敷贴表层，所述敷贴表层的下方连接有透气层，所述透气层的底部涂抹有胶水层，且透气层的下方贴合有撕贴层，所述敷贴表层的上方位于中部位置处连接有定位底座，所述定位底座的上方从右向左依次连接有第一卡座、第二卡座、第三卡座。本实用新型通过敷贴表层对患者下巴的敷贴固定，在延伸敷贴的再次固定下，能够将固定带牢固的连接在患者面部，进而在三组卡座的卡合定位下，能够便于工作人员对气管进行稳定的固定连接，且在使用过程中，聚壳糖吸水垫材质透气层与医用无毒丙烯酸材质胶水层具有良好的无毒、透气性。
【技术领域】：
本实用新型涉及医疗护理产品的技术领域，尤其涉及一种用于佩戴经鼻高流量吸氧鼻塞的装置。
【实用新型内容】：
本实用新型提供如下技术方案：一种气管插管固定结构，包括敷贴表层，所述敷贴表层的边角位置处设置有延伸敷贴，且敷贴表层的内部设置有柔性胶框，所述柔性胶框的内侧设置有横向加强肋，所述横向加强肋的一侧对称设置有纵向加强肋，所述敷贴表层的下方连接有透气层，所述透气层的底部涂抹有胶水层，且透气层的下方贴合有撕贴层，所述敷贴表层的上方位于中部位置处连接有定位底座，所述定位底座的上方从右向左依次连接有第一卡座、第二卡座、第三卡座。
作为本实用新型再进一步的方案：所述延伸敷贴的数量为四组，且延伸敷贴相对于敷贴表层的四个边角相互交叉对称排列。
作为本实用新型再进一步的方案：所述透气层采用聚壳糖吸水垫材质构件，所述胶水层采用医用无毒丙烯酸材质构件。
作为本实用新型再进一步的方案：所述柔性胶框为梯形结构，所述横向加强肋与纵向加强肋呈十字交叉对称排列。
作为本实用新型再进一步的方案：所述第一卡座、第二卡座、第三卡座的底部均设置有组装基座，组装基座通过固定胶水与定位底座黏接固定，所述第一卡座、第二卡座、第三卡座均采用天然橡胶材质构件。
作为本实用新型再进一步的方案：所述第一卡座、第二卡座、第三卡座均为环形结构，且第一卡座的卡槽口径为第二卡座卡槽口径的三分之二，所述第二卡座的卡槽口径为第三卡座卡槽口径的三分之二。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过敷贴表层对患者下巴的敷贴固定，在延伸敷贴的再次固定下，能够将固定带牢固的连接在患者面部，进而在三组卡座的卡合定位下，能够便于工作人员对气管进行稳定的固定连接，避免气管拉伸、晃动导致患者出现痉挛、不适的情况，且在使用过程中，聚壳糖吸水垫材质透气层与医用无毒丙烯酸材质胶水层具有良好的无毒、透气性，能够使固定带长久的粘贴在患者面部，取代了传统平布胶布粘贴固定的形式，不仅能够降低医疗人员的频繁更换次数，同时能够降低患者的不适性。

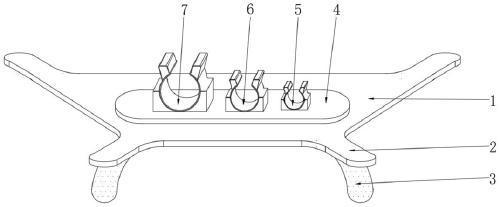

【附图】：
