授权专利
【实用新型】一种多功能便捷式医用治疗车
公开(公告)号: CN215938083U

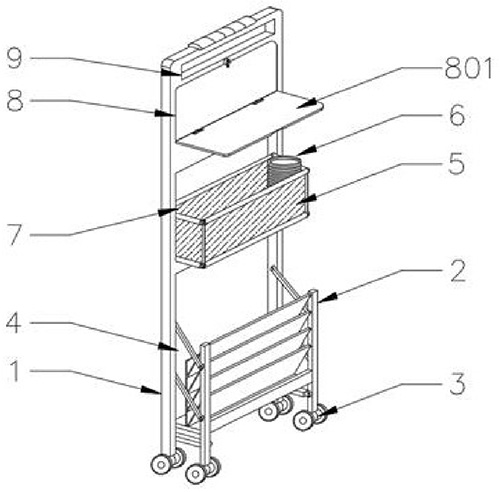

摘要附图:
标题: 一种多功能便捷式医用治疗车
专利类型: 实用新型
申请日: 2021-04-22
公开(公告)日: 2022-03-04
发明人: 王丽丽 | 王晓静 | 李爱华 | 董欢 | 赵文颖
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G12/00
法律状态/事件: 授权
技术功效: [0012]该医用治疗车上的收纳筐结构，经由底兜板、第二铰杆和第三铰杆与推板车主体的活动铰连接，可上推收纳筐结构的底部，通过第一收纳槽将收纳筐结构紧贴推板车主体的下部进行收纳，有效减少收纳筐结构的占用空间，而上推拉缩布袋的底部，将其按照对角线折叠收纳进第二收纳槽中，实现对拉缩布袋的整体折叠收纳，节省其中部的占用空间，而利用第一铰杆将写字板向上翻折进收板槽中，旋转活动卡扣，使其与写字板的半环槽卡扣安装，由此实现对写字板的折叠收纳，减少推板车主体的上部占用空间，通过上述操作，可实现对推板车主体的便捷收纳和存放，且经由上述结构，实现对病例单、瓶装洗手液以及其他医疗器材的收纳存放，解放医护人员的双手，且推板车主体结构简单，材质轻便，便于医护人员进行手动推拉，以及对医学器材和资料的统一收纳，避免医护人员查房而造成的接触性细菌传染，提高医用治疗车的安全使用性能; [0013]该医用治疗车设置有万向轮，医护人员可手握手槽位置，根据使用需要对治疗车整体进行位置转移，减少医护人员查房时的体力消耗，使用更加便捷，折叠布桶为瓶装洗手液提供放置空间，折叠板为病例单提供有效存放空间，第一铰杆为写字板与推板车主体活动连接提供铰接点，铰接杆确保折叠板折叠收纳时与收纳筐结构稳定连接，边框铰杆与防水挡布共同构成具有防水性质的拉缩布袋，提高拉缩布袋的整体抗污性能，防止洗手液撒漏，且折叠布桶的底部经由魔术贴与拉缩布袋粘黏设置，实现折叠布桶的灵活安装，便于医护人员对折叠布桶进行及时清洗。
摘要: 本实用新型公开了一种多功能便捷式医用治疗车，包括推板车主体，所述推板车主体的下部靠近前端安装有收纳筐结构，所述推板车主体和收纳筐结构的下端边角位置均安装有两组万向轮，推板车主体和收纳筐结构的整体均采用PVC材料制成。该医用治疗车能够实现对推板车主体的便捷收纳和存放，解放医护人员的双手，推板车主体结构简单，材质轻便，便于医护人员进行手动推拉，避免医护人员查房而造成的接触性细菌传染，提高医用治疗车的安全使用性能，减少医护人员查房时的体力消耗，使用更加便捷，提高拉缩布袋的整体抗污性能，实现折叠布桶的灵活安装，便于医护人员对折叠布桶进行及时清洗。
