授权专利
【实用新型】一种多功能护理模具
公开(公告)号: CN215195285U

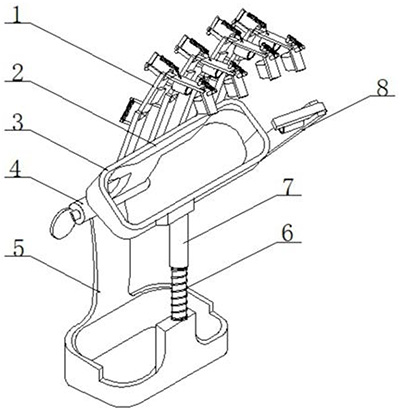

摘要附图:
标题: 一种多功能护理模具
专利类型: 实用新型
申请日: 2021-03-26
公开(公告)日: 2021-12-17
发明人: 夏影
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A63B23/16 | A63B21/055 | A63B21/008
法律状态/事件: 授权
技术功效: [0012]与现有技术相比，本实用新型的有益效果是：本装置不仅可以对手指进行恢复训练同时也能够对手腕和进行恢复训练，保证康复后手指和手腕之间的运动流畅，不会存在不协调的情况，其中腕套和掌套分别用于套在手腕处和手掌处，腕套处采用一个缓冲机构和掌套连接，在进行训练时，手腕上下运动，在手腕折叠时会带动伸缩杆进入衬套内，衬套中空此时会被伸缩杆顶部的活塞积压内部空气，形成阻力，而活塞上设有气孔可以让压缩空气缓慢流散，当手腕展开时外界气流又通过活塞的气孔缓慢进入衬套内，从而达到训练目的，手指的训练采用弹簧拉动的形式进行，掌套上设有和手指关节类似的板，并且板上有指套用于套接手指，训练时类似于拉力器，而且根据恢复期不同可以更换不同的弹簧，这是现有矫形器所不具备的优点。
摘要: 本实用新型涉及医疗用品技术领域，具体是一种多功能护理模具，包括腕套，所述腕套的后端设有阻尼转轴，且腕套通过阻尼转轴活动连接有掌套，所述掌套和腕套内侧均贴合有垫板，所述掌套的后端外表面等距焊接有四个第四关节板，且第四关节板的顶部活动连接有第三关节板，所述第三关节板的顶部销连接有第二关节板，且第二关节板的端部活动连接有第一关节板，所述掌套的侧边外表面焊接有拇指关节板，所述腕套的前端设有伸缩杆，且伸缩杆上活动套接有衬套，所述衬套的顶部固定在掌套的前端底部。本装置不仅可以对手指进行恢复训练同时也能够对手腕和进行恢复训练，保证康复后手指和手腕之间的运动流畅，不会存在不协调的情况的。
