授权专利
【实用新型】一种检测筒专用固定装置
公开(公告)号: CN216667214U

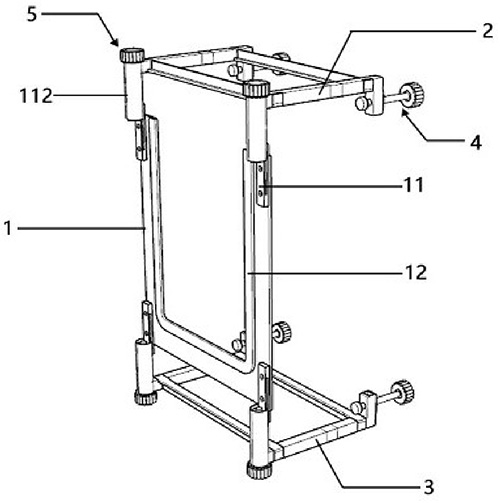

摘要附图:
标题: 一种检测筒专用固定装置
专利类型: 实用新型
申请日: 2022-03-24
公开(公告)日: 2022-06-03
发明人: 郭红玉 | 李广民
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: F16M13/02 | F16M11/04 | G01T7/00
法律状态/事件: 授权
技术功效: [0010]本实用新型方便将检测所需的检测筒固定在X射线机影像接收器上，便于在检测过程中操作，节省检测时间，提高检测效率。 [0011]本实用新型通过纵向调节组件可分别调节上固定架或下固定架与固定架主体之间的相对位置，进而可以在纵向对检测筒固定模块的安装高度进行调节，使得检测筒固定模块上的检测筒位于检测板的纵向中心位置;同时，对于检测筒固定模块上的检测筒的水平位置，则可手动摆放在所需位置后，通过横向调节组件进行固定。这样一来，就可以使得检测筒无论横向还是纵向都可以位于检测板的中心位置，实现精确对中，同时解决了固定和精确对中的问题。
摘要: 本实用新型提供了一种检测筒专用固定装置，包括固定架主体、上固定架、下固定架、横向调节组件、纵向调节组件、检测筒固定模块和检测筒，所述固定架主体上装有四个导向滑座，所述上固定架和所述下固定架上分别设有两个所述横向调节组件和两个所述纵向调节组件，所述检测筒固定模块安装在所述固定架主体上。本实用新型方便将检测所需的检测筒固定在X射线机影像接收器上，便于在检测过程中操作，节省检测时间，提高检测效率。
