授权专利
【实用新型】一种简便可调节的骨牵引装置
公开(公告)号: CN216136135U

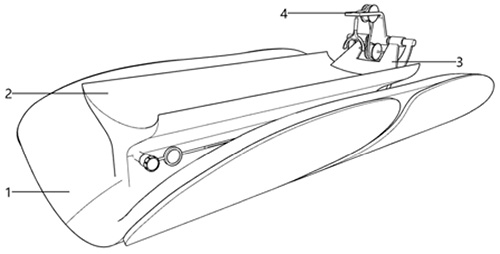

摘要附图:
标题: 一种简便可调节的骨牵引装置
专利类型: 实用新型
申请日: 2021-08-03
公开(公告)日: 2022-03-29
发明人: 王文娟 | 张丽
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61F5/042
法律状态/事件: 授权
技术功效: [0011]传统的骨牵引是通过牵引绳尾端悬挂配重块而起到持续牵引的作用，悬挂配重块的缺点是难以根据患者的具体情况在一个连续的区间內调节重物的重量，而且在牵引的过程中不慎碰到容易导致摇晃，使患者产生疼痛，配重块的跌落亦有砸伤操作者的风险。操作时要携带多种重量不同的较重的配重块，亦产生不便;分散的不同重量的配重块容易丢失，不易组合成所需的重量，本实用新型无负重块，利用反作用拉力固定装置牵拉，减少安全隐患，手动调节，佩戴操作简单，患者舒适，便于观察，利于外出检查时保持持续牵引。
摘要: 本实用新型涉及医疗辅助治疗器械，公开了一种简便可调节的骨牵引装置，其特征在于：包括枕垫，骨牵引台，牵引架模块一和牵引架模块二;所述枕垫中间上面设置所述骨牵引台;所述牵引架模块一位于所述骨牵引台后部，所述枕垫后部上方;所述牵引架模块二位于所述牵引架模块一前上方，两者通过固定架相互固定，相互配合使用;该装置利用反作用拉力固定装置牵拉，减少安全隐患，手动调节，佩戴操作简单，患者舒适，便于观察，利于外出检查时保持持续牵引。
