授权专利
视网膜展示模具
公开(公告)号: CN218038367U

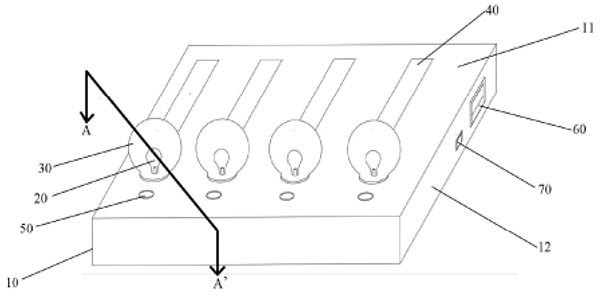

摘要附图:
标题: 视网膜展示模具
专利类型: 实用新型
申请日: 2022-09-01
公开(公告)日: 2022-12-13
发明人: 王晓静 | 王英香
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: G09B23/28
法律状态/事件: 授权
技术功效语段: [0016]本实用新型不仅能够形象直观地展示出糖尿病患者视网膜的病变程度，从而方便观察人员了解糖尿病对视网膜造成的影响，使其对病理有更清晰的认知，而且整体结构设计合理和占地空间小的同时，便于操作以及随时取用。 [0017]当然，实施本实用新型的任一产品必不特定需要同时达到以上所述的所有技术效果。 [0018]通过以下参照附图对本实用新型的示例性实施例的详细描述，本实用新型的其它特征及其优点将会变得清楚。
摘要: 本实用新型公开了视网膜展示模具，包括底座以及LED灯;底座上开设有盲孔，底座的内部设置有灯座，灯座位于盲孔内，灯座的内螺纹与LED灯的外螺纹连接;每个LED灯的外表面罩设有眼球模型，眼球模型与底座连接;每个眼球模型上刻蚀有不同的图案;底座上还设置有标识，底座上安装有与每个LED灯对应的开关;底座的侧面设置有USB接口和充电指示灯，底座的内部设置有蓄电池，USB接口与充电指示灯分别与蓄电池电连接，LED灯通过开关与蓄电池电连接。本实用新型能够展示出糖尿病患者视网膜的病变程度，方便观察人员了解糖尿病对视网膜造成的影响，使其对病理有更清晰的认知，而且整体结构设计合理和占地空间小，便于操作。
