授权专利
双层治疗盘
公开(公告)号: CN217960616U

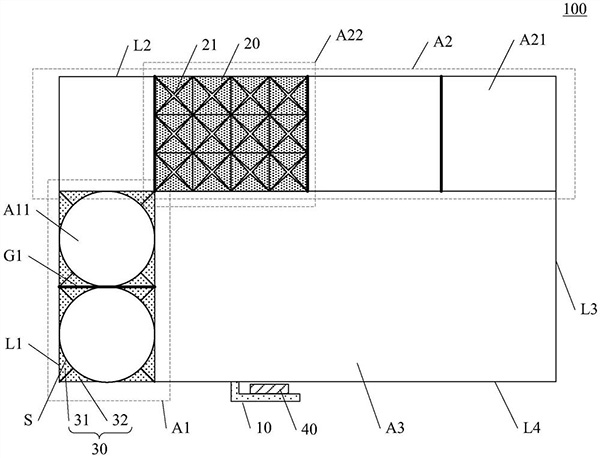

摘要附图:
标题: 双层治疗盘
专利类型: 实用新型
申请日: 2022-03-24
公开(公告)日: 2022-12-06
发明人: 陈慧芬 | 王丽丽
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G12/00 | A61B50/33
法律状态/事件: 授权
技术功效语段:
class="d_n">[0019]第一、本实用新型提供的双层治疗盘，将治疗盘分为上下两部分，增加放置医疗用品的区域，便于携带搬运。
摘要: 本申请公开了一种双层治疗盘，包括第一放置区，第一放置区还包括L型限位卡件，L型限位卡件和第一侧板固定连接，且L型限位卡件垂直地面，第一区包括多个第一子区域，第二区包括采血管放置区，采血管放置区包括柔性盖板，柔性盖板包括多个十字开口，第一子区域包括第一柔性限位挡件，第一柔性限位挡件包括对称分开设置的第一子柔性限位挡件和第二子柔性限位挡件，且均包括弧形边;第二放置区包括壳体和位于壳体内的抽屉，第二放置区还包括把手，把手的一端与第二放置区可转动连接，把手的另一端与L型限位卡件卡合;支腿，支腿位于第二放置区的下方，且与壳体固定连接。可以实现在增加收纳空间的同时保证双层治疗盘的稳定性。
