授权专利
一种穿刺抽液装置
公开(公告)号： CN219148727U

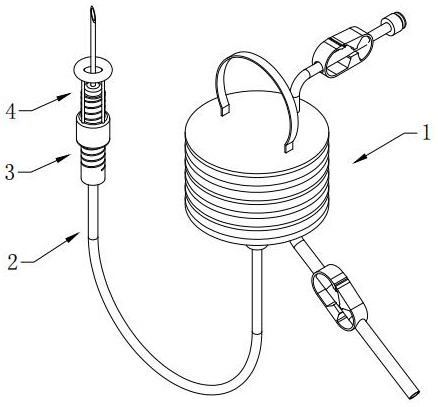

摘要附图：
标题： 一种穿刺抽液装置
专利类型： 实用新型
申请日： 2023-04-26
公开(公告)日： 2023-06-09
发明人： 杨婧
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M1/00 | A61M25/06 | A61B17/34
法律状态/事件： 授权
技术功效语段： [0023]本实用新型提供的穿刺抽液装置主要由用于抽取积液的积液抽取组件、连接组件、穿刺组件以及限位组件组成，设置的积液抽取组件主要由风琴式负压吸引瓶组成，用于产生负压驱动穿刺组件抽取积液，结构简单，无需外接电源，只需手动按压即可工作，给临床医生操作带来便利，同时设置的限位组件用于限制穿刺针的穿刺深度，可以避免穿刺针的穿刺深度过深导致刺伤患者。
摘要： 本实用新型提供了一种穿刺抽液装置，包括：积液抽取组件、连接组件、穿刺组件以及限位组件，积液抽取组件包括风琴式负压吸引瓶;连接组件包括软管，软管的一端固定连通有连接嘴;穿刺组件包括圆柱形中空手柄，圆柱形中空手柄的前端固定安装有与其内部相连通的穿刺针，且圆柱形中空手柄的后端固定安装有与其内部相连通的插接头。本实用新型提供的穿刺抽液装置，设置的积液抽取组件主要由风琴式负压吸引瓶组成，用于产生负压驱动穿刺组件抽取积液，结构简单，无需外接电源，只需手动按压即可工作，给临床医生操作带来便利，同时设置的限位组件用于限制穿刺针的穿刺深度，可以避免穿刺针的穿刺深度过深导致刺伤患者。
