授权专利
一种足背屈不足辅助康复设备
公开(公告)号： CN219148093U

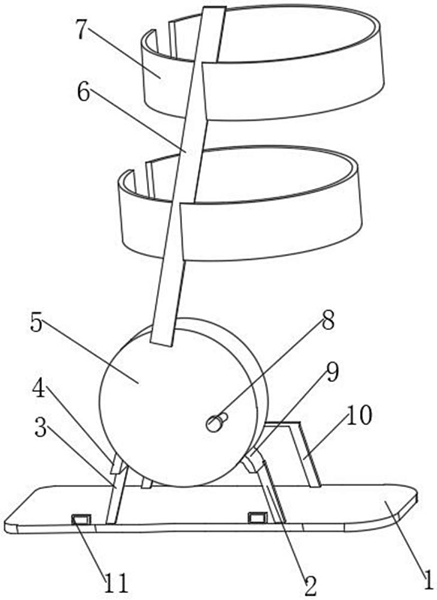

摘要附图：
标题： 一种足背屈不足辅助康复设备
专利类型： 实用新型
申请日： 2022-10-21
公开(公告)日： 2023-06-09
发明人： 岳颖 | 霍亚蒙 | 张明珍
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61F5/01
法律状态/事件： 授权
技术功效语段： [0015]1.一种足背屈不足辅助康复设备，为了解决足背屈不足的问题，本装置设置有鞋底板，鞋底板上方一侧设置有圆盘，圆盘中设置有弹簧复位装置，弹簧复位装置的端部固定连接有连接绳，连接绳的端部活动穿过圆盘的外圈表面并固定连接在第一支架的端部，在使用时，病人的脚放置在鞋底板上，利用连接带上的绑带，将装置绑设固定在病人的小腿位置，增设了对小腿的固定和保护，具备保护功能;弹簧复位装置会对连接绳提供拉力，使得鞋底板靠近连接绳的一端向上翘起，使得鞋底板与其底部的地面之间呈二十度角，保持病人背屈角度位于正常范围内，长期佩戴此装置，从而将背屈不足的问题彻底解决或改善，很大程度上提升医疗效果。
摘要： 本实用新型公开了一种足背屈不足辅助康复设备，包括鞋底板，鞋底板的一侧上表面固定焊接有第一支架、第二支架，为了解决足背屈不足的问题，本装置设置有鞋底板，鞋底板上方一侧设置有圆盘，圆盘中设置有弹簧复位装置，弹簧复位装置的端部固定连接有连接绳，连接绳的端部活动穿过圆盘的外圈表面并固定连接在第一支架的端部，在使用时，病人的脚放置在鞋底板上，利用连接带上的绑带，将装置绑设固定在病人的小腿位置，弹簧复位装置会对连接绳提供拉力，使得鞋底板靠近连接绳的一端向上翘起，使得鞋底板与其底部的地面之间呈二十度角，保持病人背屈角度位于正常范围内，长期佩戴此装置，从而将背屈不足的问题彻底解决或改善。
